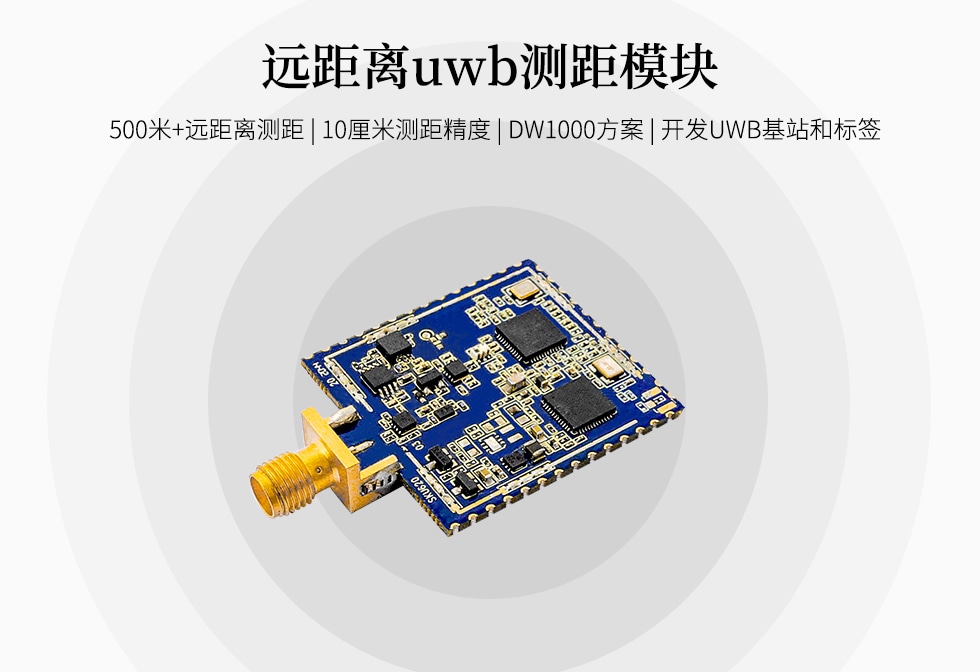

一、uwb模塊簡介

        SKU620是一款可以做高精度遠距離測距的UWB模塊，可視范圍內支持500米以上的測距距離。模塊基于Decawave DW1000超寬帶芯片開發，支持IEEE802.15.4-2011 UWB協議，微能信息的研發工程師對SKU620的射頻鏈路增加了PA和LNA來提升其收發性能，使得uwb模塊SKU620覆蓋范圍更廣，測距精度更高。

        uwb模塊SKU620主控IC采用Nordic藍牙4.2芯片nRF52832。模塊整體采用3邊郵票孔設計，開放了較多的IO口，可以講這些IO接口配置成UART、SPI、I2C、PWM等接口，方便客戶進行二次開發。uwb模塊底部留有PA散熱的銅皮開窗，方便散熱。

        SKU620使用SMA夾板式射頻頭，支持外接高增益天線的同時也減小了不必要的插損；另有可配套焊接的PCB板載天線，節省天線成本，并最大化板載天線性能。

        uwb模塊SKU620可以搭配EVB測試開發板（ uwb基站VDU2506 ），支持USB轉串口功能；

（1）復雜版帶485串口功能，方便接到工控機調試；

（2）滿配版帶網口和WiFi上網功能，可以直接使用TCP/IP、UDP協議把SKU620模塊的串口數據透?jìng)鞯絋CP/IP、UDP的服務器上，方便組網調試TWR定位系統。

二、模塊特點

*  集成藍牙4.2芯片nRF52832主控；

*  靜態下，uwb模塊的測距精度高達10~30cm；

*  可視范圍內支持500米以上的測距距離；

*  最大6.8Mbps數據傳輸速率；

*  兩級PA大功率解決方案；

*  IEEE 802.15.4-2011 UWB ；

*  輸入電壓范圍3.4~5V，支持可充電鋰電池（充電電路外置）；

*  尺寸：37x30x2.5mm（不含屏蔽蓋，不含SMA射頻頭）。

三、應用

UWB測距模組SKU620常見的應用場景包括以下3類：

（1）一維測距UWB基站

（2）TWR定位基站

（3）UWB測距標簽

（4）TWR定位標簽

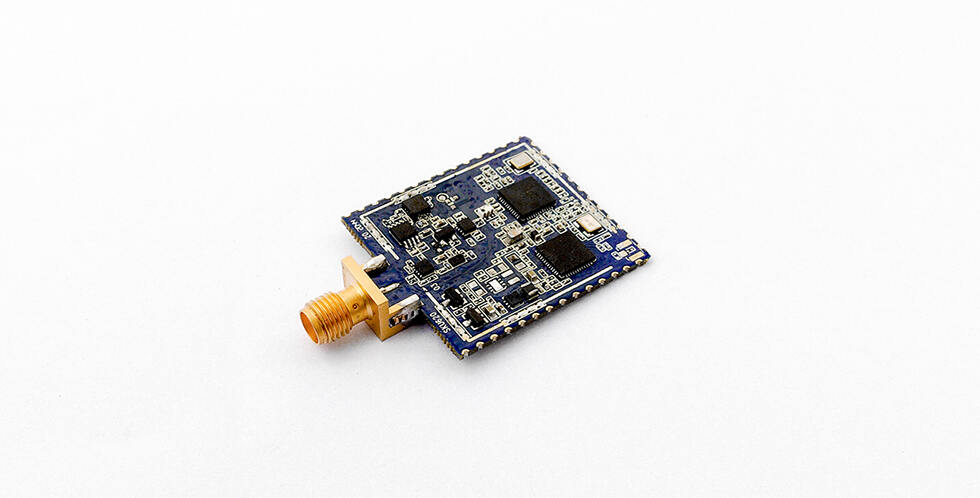

四、uwb模塊實拍

五、怎么購買uwb模塊？

深圳市微能信息科技有限公司目前在阿里巴巴（1688）平臺有開設唯一官方店鋪，店鋪網址：https://weinengxinxi.1688.com

可以在阿里巴巴（1688）搜索“微能信息”進入微能信息官方店鋪，搜索“SKU620”找到這款uwb模塊。支持阿里巴巴賬號、淘寶賬號、支付寶賬號等登陸，支付寶、信用卡購買。

六、芯片參考資料下載

DW1000芯片使用手冊

七、uwb模塊選型

深圳市微能信息科技有限公司目前已推出的uwb模塊如下所示，可以點擊對應的標題查看詳情。
