一、產品介紹

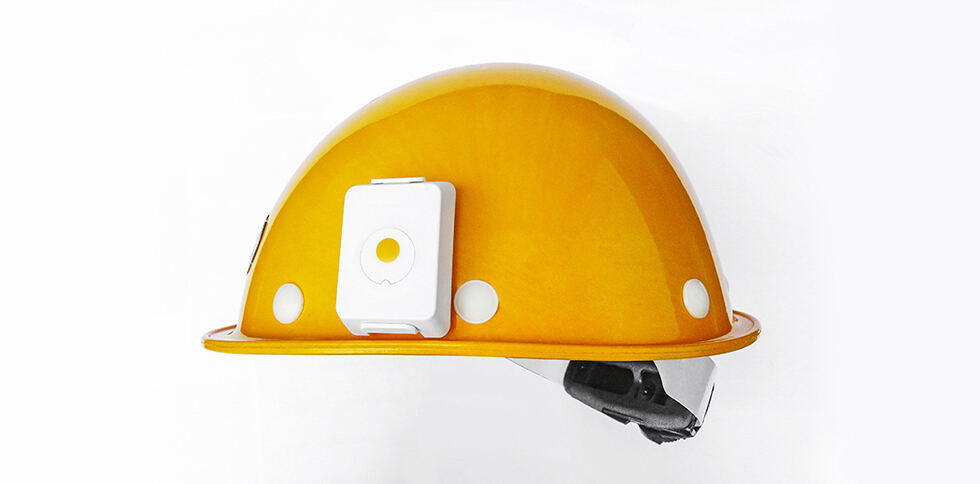

VDU1506是一款安全帽型的uwb定位標簽，可通過螺絲或者3M膠固定在安全帽上使用，如下圖所示。

        VDU1506內置高增益的PA和LNA，是一款支持TWR測距的收發增強型uwb定位標簽和uwb測距標簽。主控芯片采用Nordic  nRF52832實現低功耗的待機、定位包的收發控制，射頻芯片采用DW1000發送或接收UWB的TDOA/TWR數據包。VDU1506在uwb基站的解析下可實現對佩戴人員的高精度測距或者定位。

        uwb標簽VDU1506內部集成加速速度傳感器，智能切換人員運動和靜止時的定位頻率，實現更低的功耗。此uwb標簽還配置有SOS按鍵，可實現緊急求救功能。用于安全監護場合，比如工廠、礦區等場所的人員定位和監護。uwb標簽VDU1506外殼采用超聲壓合技術，實現IP66級別的防水設計，且配備一個白色卡扣，可與uwb標簽主體鎖緊，方便人員佩戴。

        安全帽uwb定位標簽VDU1506內置馬達，可實現以下三種應用：

（1）可以配合uwb定位基站設定區域電子圍欄，實現靠近/進入特定區域的安全告警功能；

（2）用于人員社交距離檢測告警應用；

（3）也可用于接收緊急撤離信息，從而實現智慧工廠、工地的工人位置安全監控等。

二、VDU1506A和VDU1506R

安全帽uwb定位標簽VDU1506分為兩個子型號：VDU1506A和VDU1506R，區別和相同點如下表格所示。

三、產品參數

四、應用領域

安全帽uwb定位標簽VDU1506常用于

（1）施工區域的人員定位，比如用在智慧工地、煤礦、隧道、地下管廊、地鐵軌道交通、礦井等場合的人員定位管理；

（2）工廠等場景中，固定設備或移動設備定位管理，物資定位管理；

（3）銀行、醫院等場景中，固定資產定位管理。

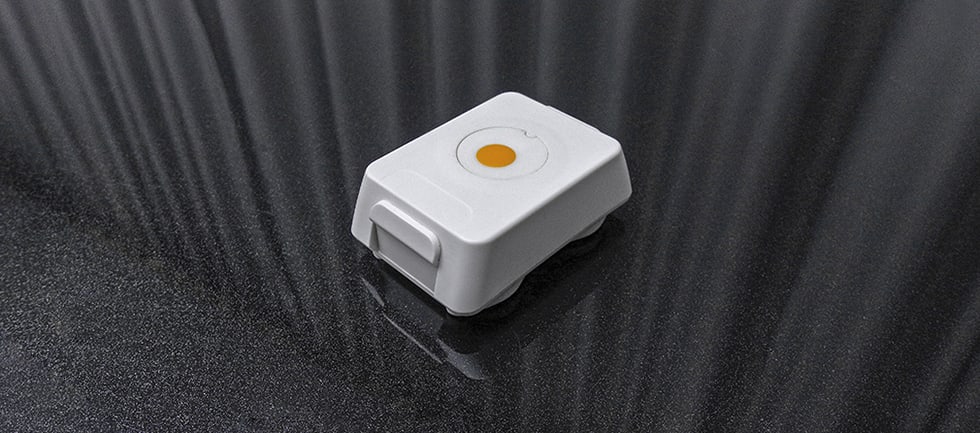

五、uwb標簽實拍

六、產品使用

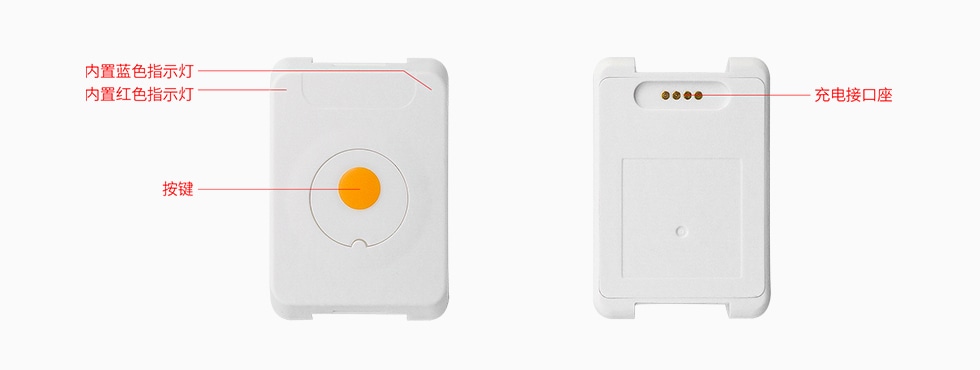

 VDU1506的頂視圖和俯視圖

1、開機

長按標簽按鍵，直到紅色LED亮起和馬達振動，松開按鍵，紅燈會持續亮3s后熄滅，表示開機成功進入工作狀態，之后紅色LED開始閃爍（8S一次）。

2、SOS按鍵

標簽在工作狀態時，長按按鍵3s就會觸發一次緊急呼救，此時藍色LED會短暫閃爍，代表SOS觸發成功。

3、接收報警

通過基站可以給標簽發送緊急撤離信息，標簽的LED會立刻閃爍（1S一次），馬達也會一直處于間隔振動狀態。

4、關機

在標簽工作狀態，連續按4下按鍵（短按3次長按1次，短按時間1S之內，長按時間達3S），按鍵操作完，紅色LED長亮3S后滅掉，表示關機成功。

5、充電

將充電線的充電頭通過磁力對準充電接口座吸住，標簽進入充電狀態，紅色LED開始閃爍（1S一次），充滿時紅色LED長亮。移除充電頭后，紅色LED熄滅，標簽立刻進入關機狀態。在進入充電狀態時標簽會重啟并且之后處于開機狀態。

七、產品安裝

安全帽uwb標簽VDU1506的安裝有兩種方式，使用鉆孔安裝和使用3M膠安裝。

（一）鉆孔方式安裝VDU1506

1、鉆孔

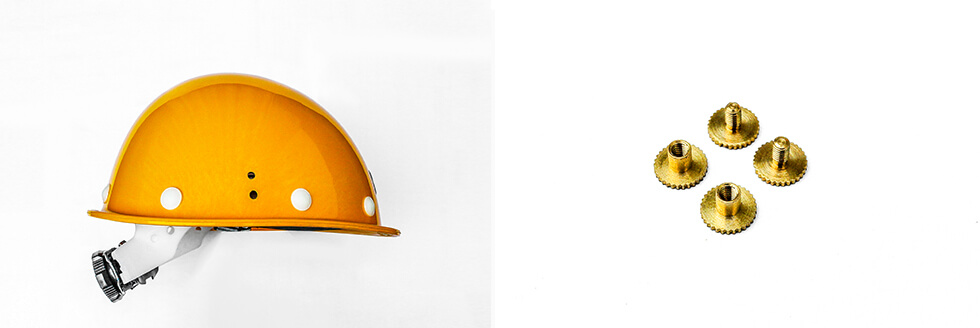

按照卡扣的兩個孔間隔在安全帽上打兩個孔（M4＜孔徑＜M10，推薦M6；兩孔中心15MM±1MM）。如下圖所示。

2、固定卡扣和標簽

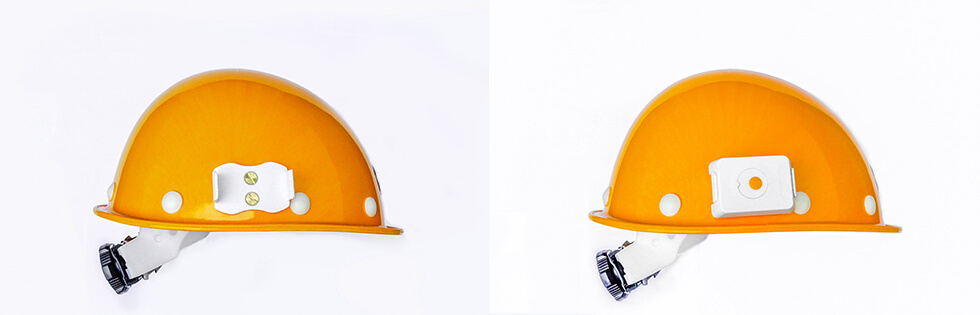

將uwb標簽VDU1506的卡扣用螺絲固定在安全帽上，然后將標簽固定在卡扣上。

（二）使用3M膠安裝VDU1506

1、使用3M膠布

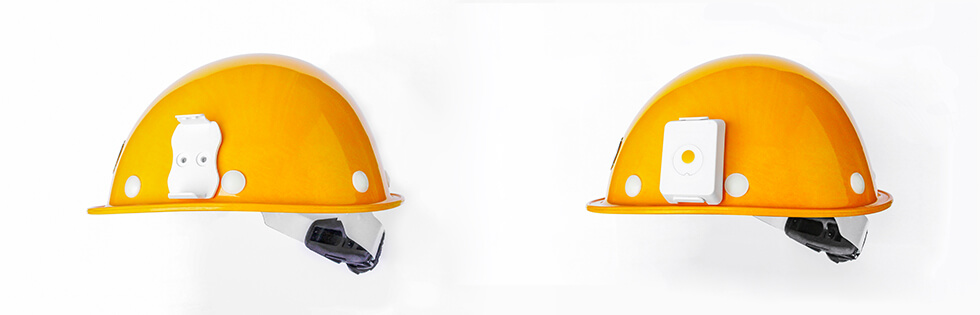

將3M膠布粘貼在卡扣的底部，如上圖所示。

2、固定卡扣和uwb標簽

將粘好3M膠布的卡扣粘合到安全帽上的合適位置，最后將uwb標簽固定在卡扣上即可。
