藍牙4.2網關VDB2606（SRRC認證，TCP/UDP/MQTT協議）

一、藍牙4.2網關VDB2606（藍牙4.2+WiFi）

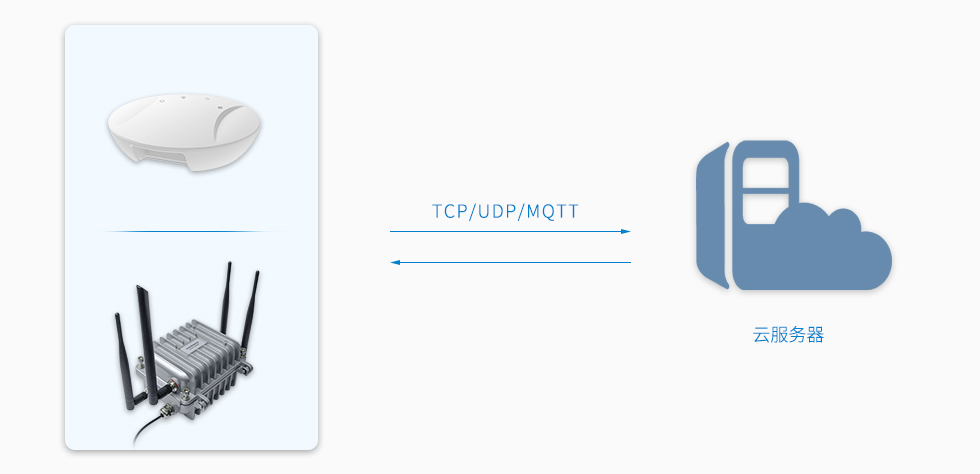

VDB2606是一個帶有POE和DC電源的藍牙網關。它可以靈活地用于各種場景，比如遠程控制BLE低功耗藍牙設備，接收由BLE藍牙設備發送的數據并將其發送到服務器。

藍牙4.2網關VDB2606的WiFi數據速率可以達到100Mbps，BLE數據速率可以達到1Mbps。VDB2606還支持POE交換機電源供電和直流5.0V適配器電源供電。

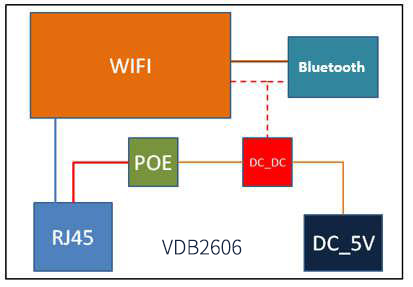

二、VDB2606應用程序框圖


三、藍牙網關特征

* VDB2606帶有底座，且和底座可以分離，安裝非常方便；

* 支持POE交換機電源和5V適配器直流電源兩種供電方式；

* 具有POE數據表的藍牙網關；

* 支持符合IEEE802.3標準的解決方案，包括預標準的PoE支持；

* 支持IEEE802.11n，IEEE802.11g，IEEE802.11b協議；

* 通訊協議：網關支持TCP/IP、UDP、MQTT協議；


* 支持藍牙4.2版本；

* 藍牙協議：可掃描，可連接；

* 藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

* 設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

* VDB2606已通過《無線電發射設備核準證》認證，獲得SRRC認證證書；

* 藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

（1）采集數據：采集ble藍牙設備的廣播數據，1臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

（2）連接控制：1臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

* 數據格式：與服務器通信的數據類型為JSON格式；

* 配置一個WAN/LAN可切換網絡端口；

* 支持升級藍牙固件和WiFi固件；

* 符合RoHS（無鉛）標準；

* 符合FCC，CE認證；

* 配件清單：藍牙網關主機 x 1、電源適配器 x 1。

四、應用場景

藍牙4.2網關VDB2606可以應用于以下多種場合：

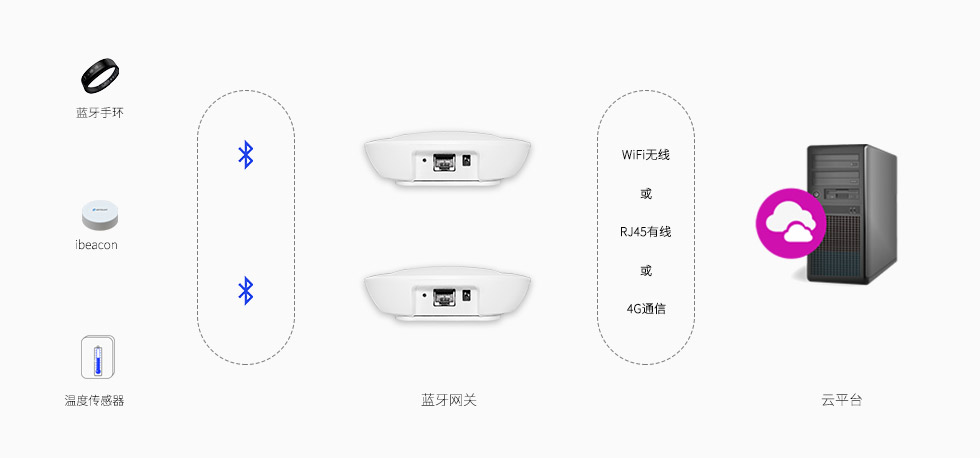

（1）網關VDB2606可用于采集BLE藍牙設備的廣播數據（比如溫濕度傳感器數據），然后通過WiFi或以太網上報服務器，如下圖所示；


（2）貴重資產定位和管理

（3）藍牙探測式（網絡側）定位系統（詳情可點擊查看）

（4）智能考勤打卡

（5）智能家居控制系統

五、網關參數表

尺寸	直徑124mm；高40mm
供電方式	DC4.5-12.0V、POE供電
平均電流	200mA@5V
工作溫度	-20℃~70℃
物理接口	WAN/LAN可變網口一個、DC電源接口一個
WiFi部分
Wifi協議	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
傳輸速率	IEEE 802.11b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : 72Mbps @ HT20150Mbps @ HT40
接收靈敏度	HT40 MCS7 : -67dBm@10% PER(MCS7)
	HT20 MCS7 : -73dBm@10% PER(MCS7)
	54M: -76dBm@10% PER
	11M: -91dBm@ 8% PER
發射功率	IEEE 802.11n: 15dBm @HT40 MCS715dBm@HT20 MCS7
	IEEE 802.11g: 16dBm
	IEEE 802.11b: 18dBm
無線安全	WPA/WPA2, WEP, TKIP, and AES
工作模式	Bridge、Gateway、AP Client
藍牙部分
藍牙協議	Bluetooth?4.2
傳輸速率	1Mbps
無線安全	AES HW Encryption
覆蓋范圍	50米
發射功率	-20~+4dBm（4dBm遞增）

六、藍牙網關參數配置

深圳市微能信息科技有限公司的藍牙網關VDB2606的參數配置方法：在網頁端登錄藍牙網關的網頁端管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；

完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程

大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統

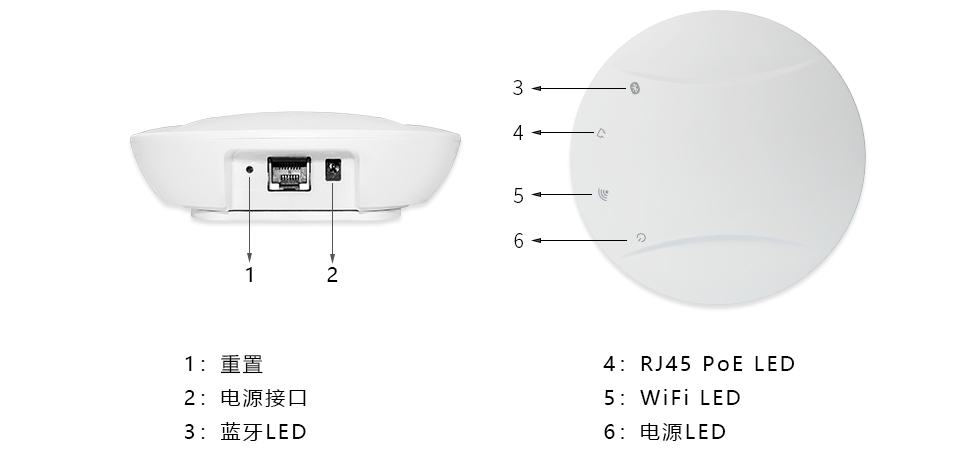

七、網關的接口


（1）WAN/LAN網絡接口

VDB2606網絡接口支持CAT-5/CAT-5E傳輸數據和POE電源（電壓范圍44-57V），此網絡接口支持WAN/LAN切換。

工作模式	網口
AP Client	LAN
Getway	WAN

（2）電源端口

VDB2606電源接口支持DC_5V輸入，輸入電壓范圍為3.5-5.5V，電流大于1000mA。電壓接口采用DC-005電源插座，電源座孔徑5.5mm，針的直徑是2.1毫米。
備注：5V電源適配器的輸入電壓為AC100-240V和50/60Hz，輸出電壓為5V2A。電源連接器內部為正極，外部為負極。

（3）復位：按下復位按鈕超過5秒后，VDB2606的WiFi部件將恢復出廠設置。

（4）LED燈

開機時電源指示燈常亮；

開機后藍牙LED閃爍；

連接網線時網絡LED常亮；

連接WiFi后，WiFi LED常亮1-2秒

備注：VDB2606可通過POE交換機或無線WiFi連接到互聯網。
