藍牙5.0網關VDB2503的外部接口定義
發布日期：2019-03-11 瀏覽次數：133次

      藍牙5.0網關VDB2503是微能信息（95power）開發的一款基于藍牙5.0+WiFi的藍牙數據采集和轉發網關設備。前面我們介紹了VDB2503網關的工作原理和內部結構，今天95power小編介紹下藍牙5.0網關VDB2503的外部接口定義。

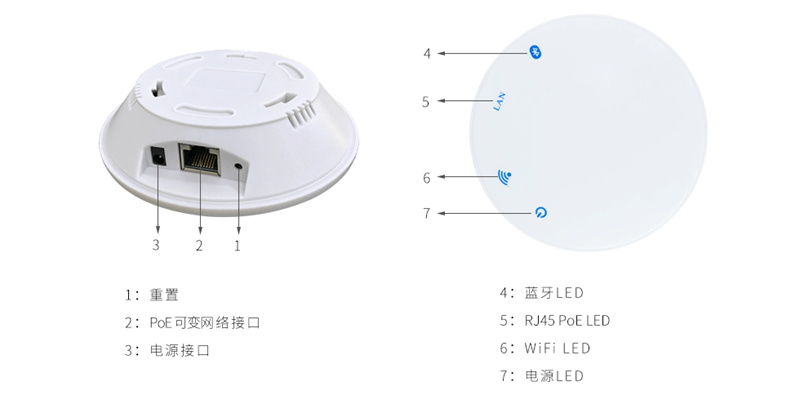

藍牙5.0網關VDB2503的外部接口

藍牙5.0網關VDB2503的外部接口包括1個WAN/LAN可變網口和一個電源接口，另外配置了1個恢復出廠的復位按鈕和LED指示燈。

（1）WAN/LAN可變網口

藍牙5.0網關VDB2503網絡接口支持CAT-5/CAT-5E有線RJ45傳輸藍牙數據和POE電源供電，電壓范圍為44-57V，此網口是1個WAN/LAN可變網口，藍牙網關在不同的工作模式下，將對應不同的網絡接口，如下表所示

（2）電源端口

網關VDB2503的電源接口支持直流電源DC_5V輸入，輸入電壓范圍3.5-5.5V，電流大于1000mA。電壓接口采用DC-005電源插座，電源座孔徑為5.5mm；針直徑為2.1mm，為正。
備注：5V電源適配器的輸入電壓為AC100-240V和50/60Hz，輸出電壓為5V/2A。電源連接器內部為正，外部為負。

（3）復位按鈕

按下復位按鈕超過5秒，藍牙5.0網關VDB2503的WiFi部件將恢復出廠設置。

（4）LED燈指示

藍牙5.0網關的LED指示燈包括4組，分別定義如下：

*網關的電源LED在通電時處于常亮狀態

*連接到WiFi 后1-2秒，WiFi 的LED常亮
*網關上電后，網口插網線連接藍牙網關時，LAN網絡LED常亮
*電源打開后藍牙LED閃爍

微能信息（95power）的全系列藍牙網關的外部接口定義類似，其他藍牙可參考藍牙5.0網關的外部接口定義來使用。
