本文是一篇藍牙網關在網頁端設置參數的教程，可以指導用戶設置藍牙網關連接廣域網、連接局域網的參數；藍牙網關與服務器的通信參數；網關藍牙的過濾參數、掃描參數、廣播等參數。

本篇藍牙網關設置參數的教程適用于深圳市微能信息科技有限公司、深圳市天工測控技術有限公司旗下的所有型號的藍牙網關，比如用戶比較喜歡的藍牙5.0網關VDB2603、藍牙4.2網關TD05、4G藍牙網關VDB2605、藍牙4.2/5.0網關VDB2602。

目錄

本篇藍牙網關設置參數的教程介紹以下四項參數設置，每一大項又分為若干個小項。

一、藍牙網關網絡參數配置

1.1  網絡拓?fù)?/strong>

1.1.1  通過上級路由網段訪問

微能信息的藍牙網關通常有三種工作模式：Bridge橋接模式、Gateway網關模式、AP Client客戶端模式。

當藍牙網關工作在Gateway網關模式下，唯一的網口為WAN口，PC電腦與網關連接相同的上級路由，訪問藍牙網關。

當網關工作在AP Client客戶端模式下，PC電腦通過與網關連接相同的上級路由，訪問藍牙網關。

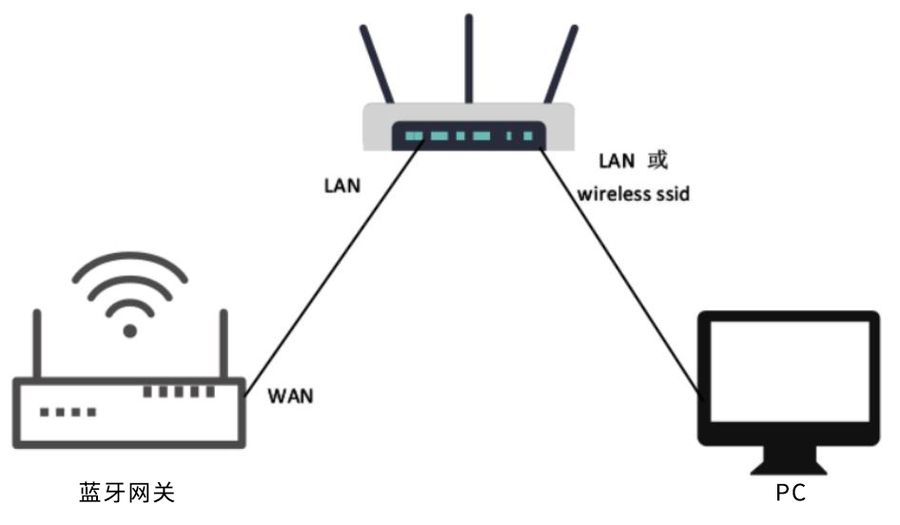

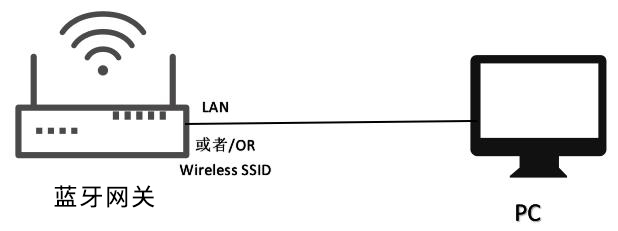

下圖是網絡連接的拓?fù)鋱D，藍牙網關的WAN口連接路由器的LAN口，PC電腦也連接到路由器的LAN口或者無線熱點，此時在PC電腦上使用瀏覽器就可以訪問藍牙網關的管理界面。

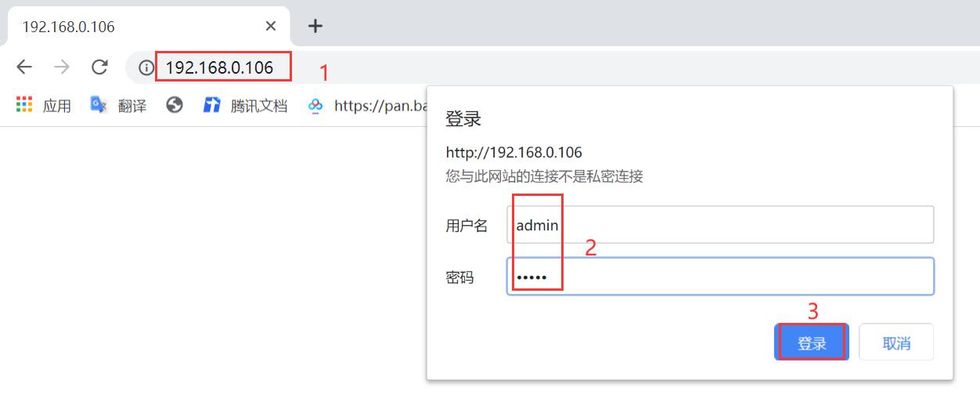

下面假設此時路由器分配給藍牙網關的IP地址為192.168.0.106， PC電腦分配的IP為192.168.1.118，此時在PC電腦上使用瀏覽器訪問192.168.0.106，可以進入藍牙網關的web認證界面。如下圖所示。藍牙網關的管理賬號默認密碼分別為admin/admin。

1.1.2  通過局域網連接

藍牙網關在Gateway模式下，PC電腦通過網關的WiFi熱點訪問WiFi模塊。

藍牙網關在AP Client模式下，PC可通過網關的WiFi熱點和唯一的網口訪問WiFi模塊。

通過以上方式連接藍牙網關后，藍牙網關會分配ip地址給PC電腦。用戶可在PC上，通過訪問網關IP，登錄到藍牙網關的管理界面。默認的IP地址網段為10.10.10.0/24，假設用戶沒有修改藍牙網關的IP網段，那么，可在PC上通過瀏覽器訪問10.10.10.254，來到藍牙網關的管理界面。

下圖是在PC上的訪問截圖：

1.2  廣域網配置

1.2.1  WAN口上網

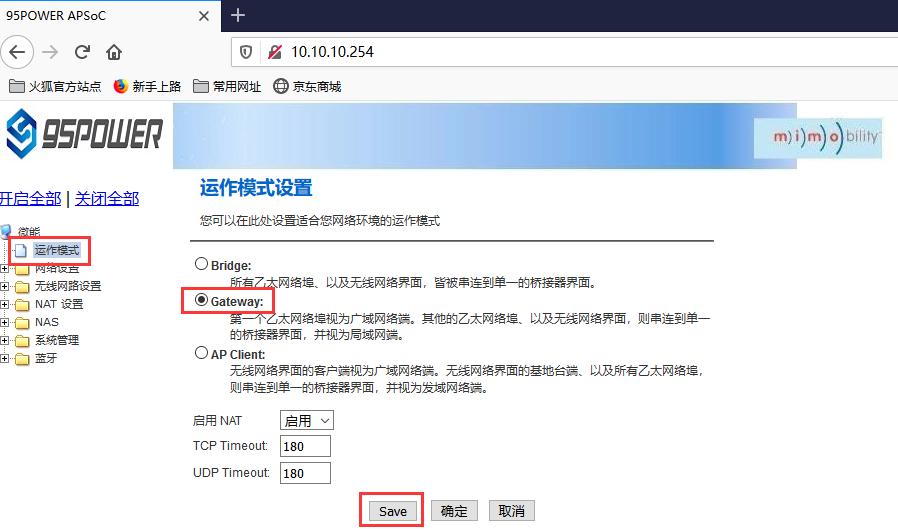

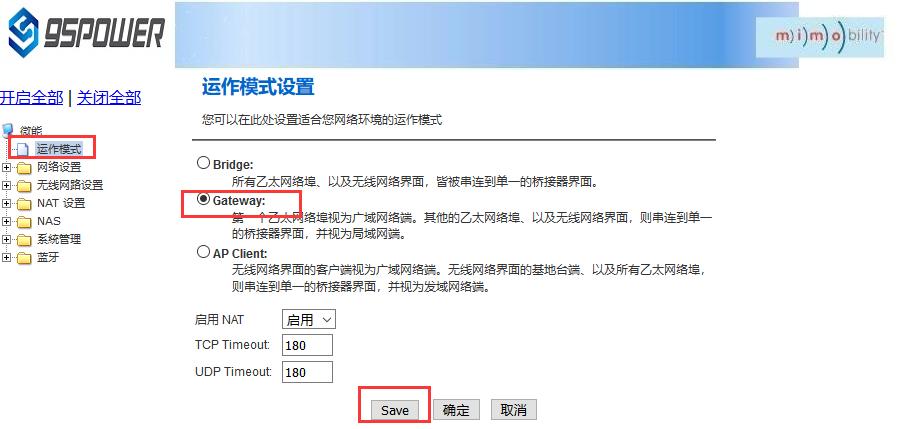

（1）系統工作默認為gateway模式；

說明：如果點擊Save可以保存配置，但不會立即生效。可以在系統配置完成后，一次性確定。如果點擊”確定”，會立即生效，網絡會重啟，需要等待網絡恢復。

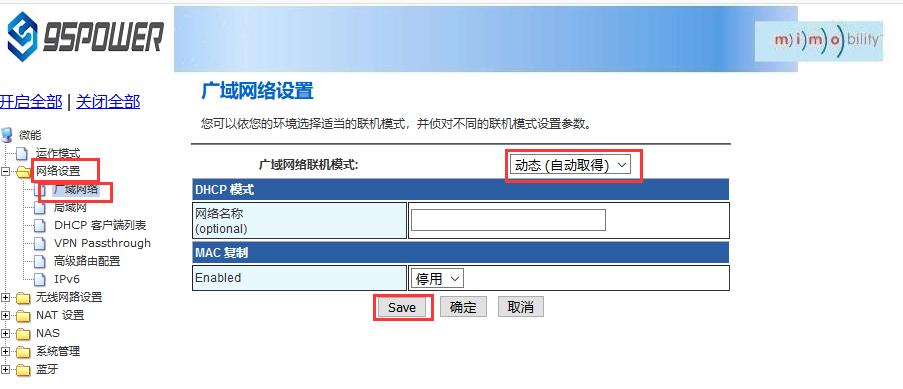

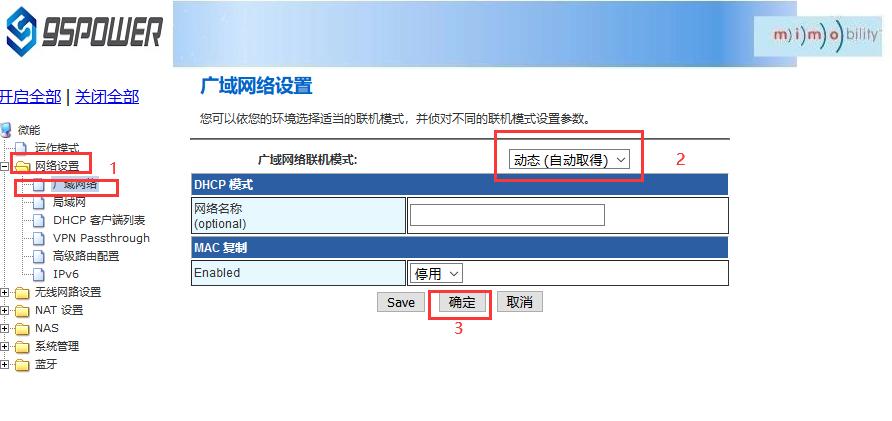

（2）廣域網為動態地址分配；

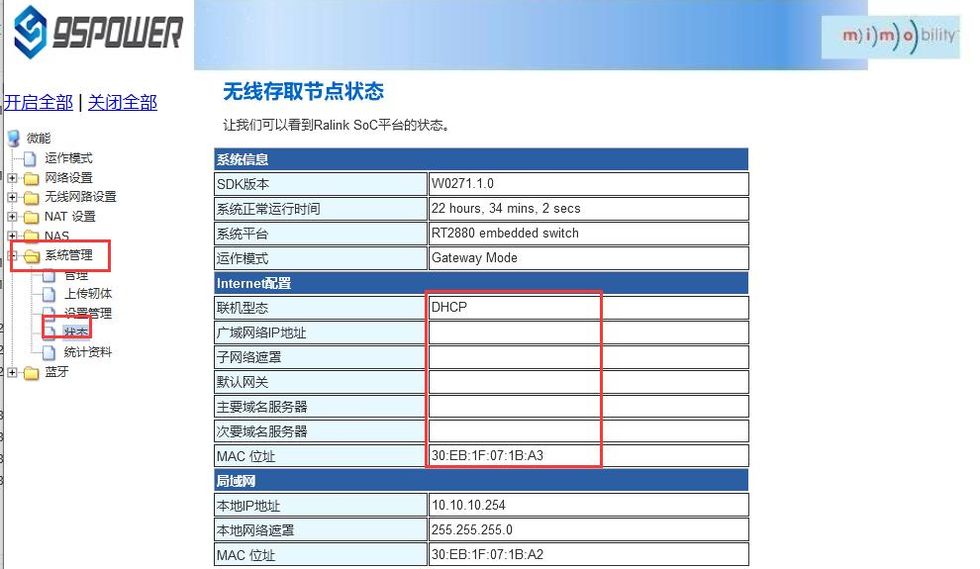

（3）查看狀態。

1.2.2  無線上網

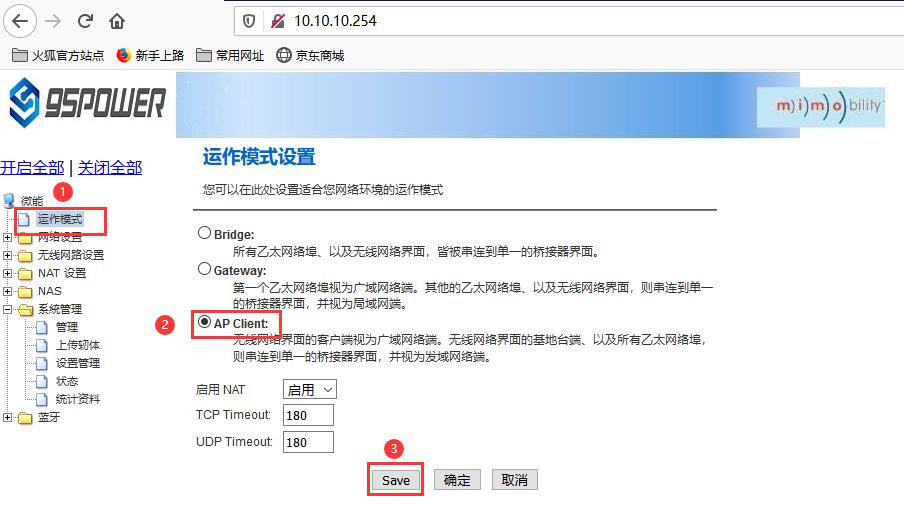

（1）系統模式配置為AP Client模式，按下圖操作，點擊”Save”后，需要刷新；

（2）廣域網配置為動態地址分配；

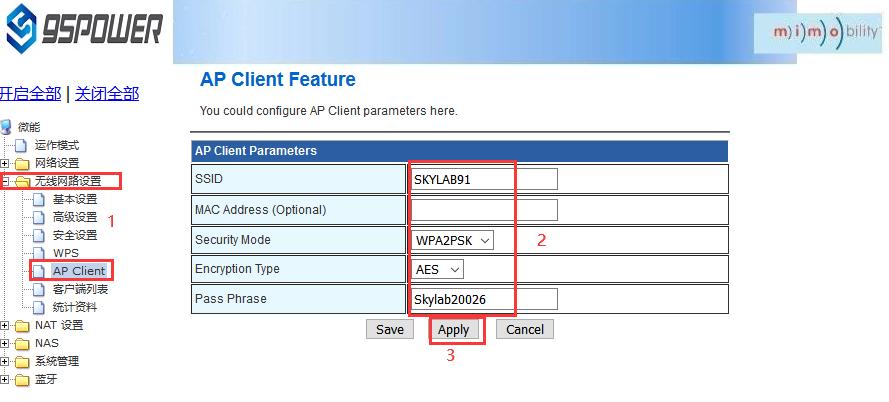

（3）配置上級AP信息；

1.2.3  移動4G上網

（1）保證移動上網卡和4G天線接好，系統配置為Gateway模式；

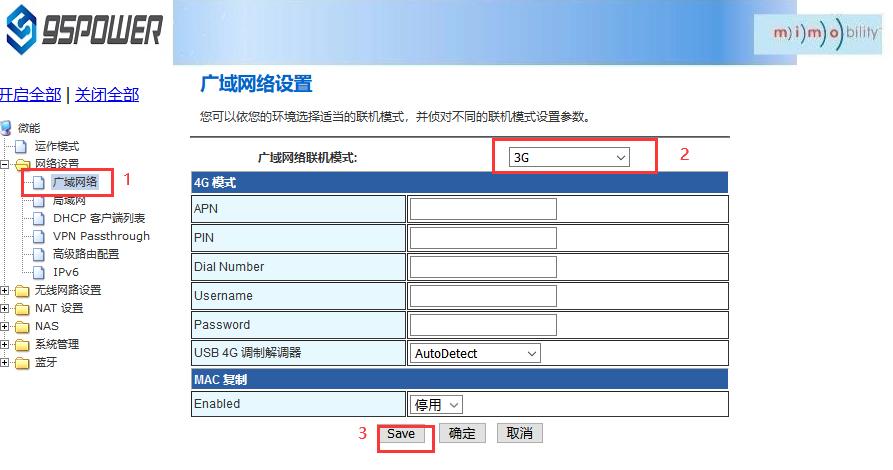

（2）廣域網配置3G上網方式；

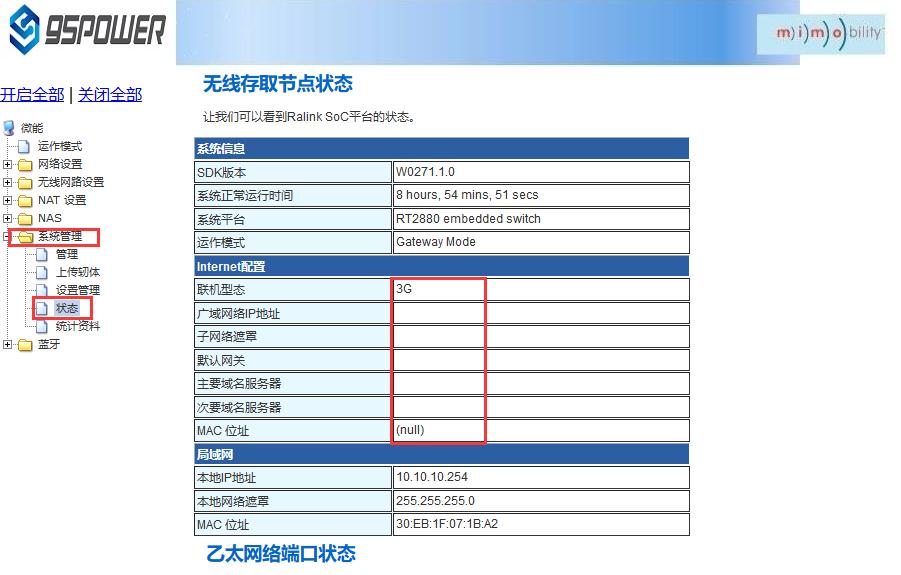

（3）查看聯網狀態；

1.3  局域網參數配置

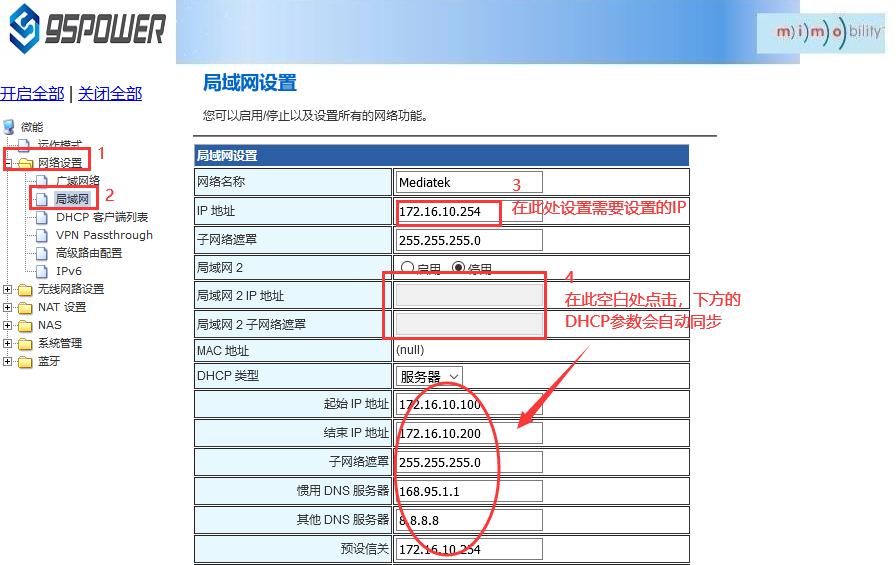

1.3.1  更改局域網IP地址

藍牙網關默認的局域網網段為10.10.10.254/24，客戶可以根據需求修改局域網IP地址，下面介紹其操作步驟

（1）按照下圖步驟操作；

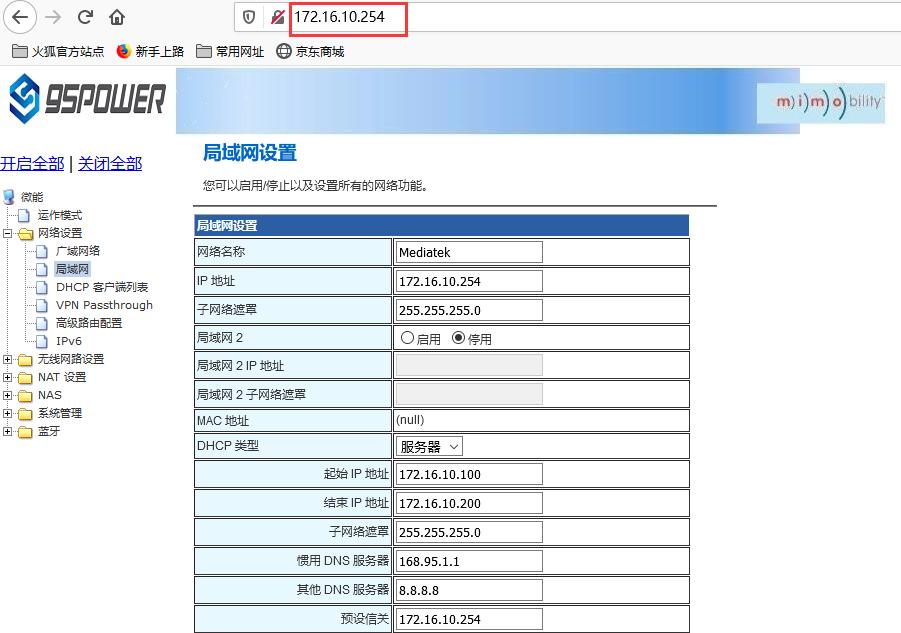

（2）修改完IP地址后，網絡會重啟。如果使用WiFi熱點連接，可能出現斷網情況，再次連接到熱點，使用新設置的IP地址訪問模塊。

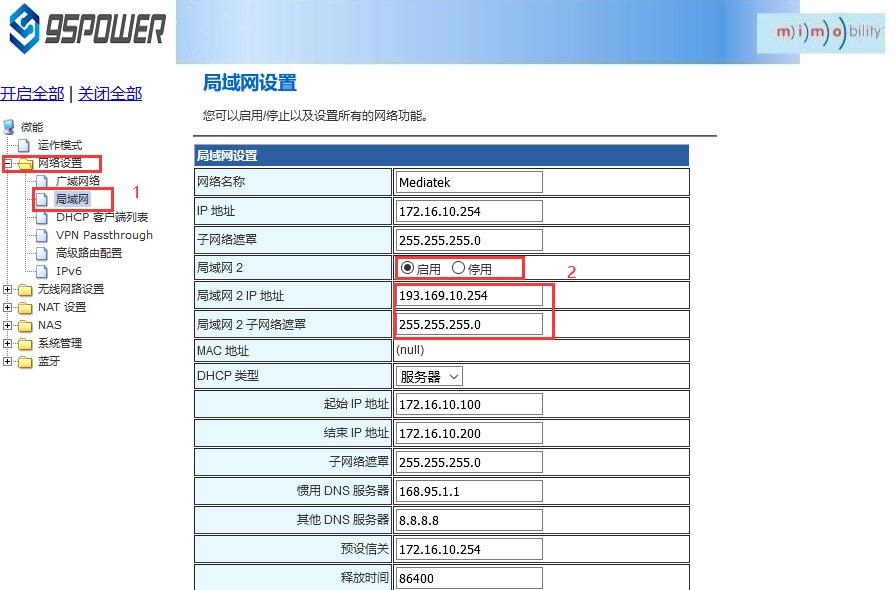

1.3.2  增設局域網網段

藍牙網關可以增設局域網網段lan2，默認沒有開啟lan2。

（1）按下圖步驟設置lan2。

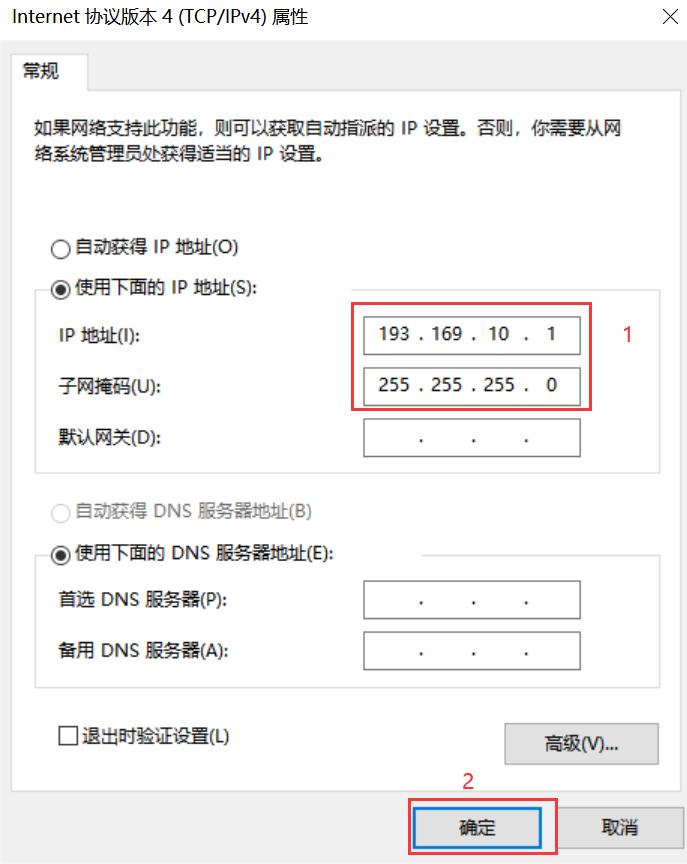

（2）lan2設置完成后，用戶可以使用設置靜態IP為該網段，與設備通信，通過lan2的IP訪問藍牙網關。

1.3.3  配置DHCP參數

藍牙網關支持用戶修改DHCP的各項參數，包括起始IP、結束IP、IP地址租賃時間等參數，也支持用戶關閉DHCP功能，使用靜態IP連接。

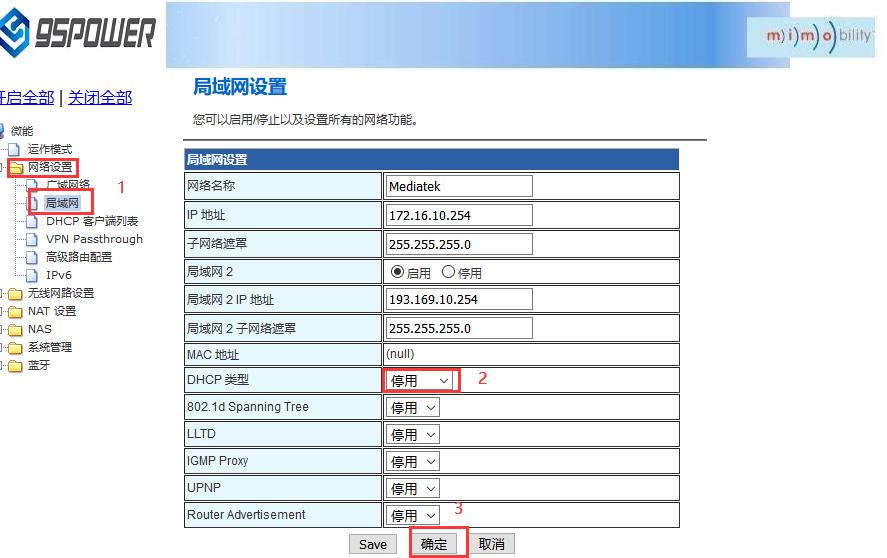

（1）下面是關閉DHCP服務的步驟；

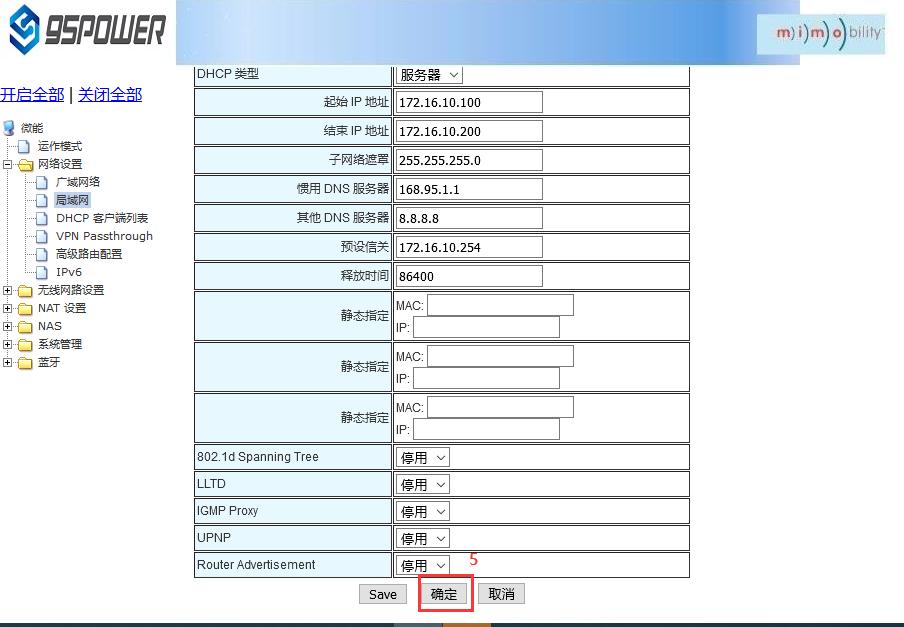

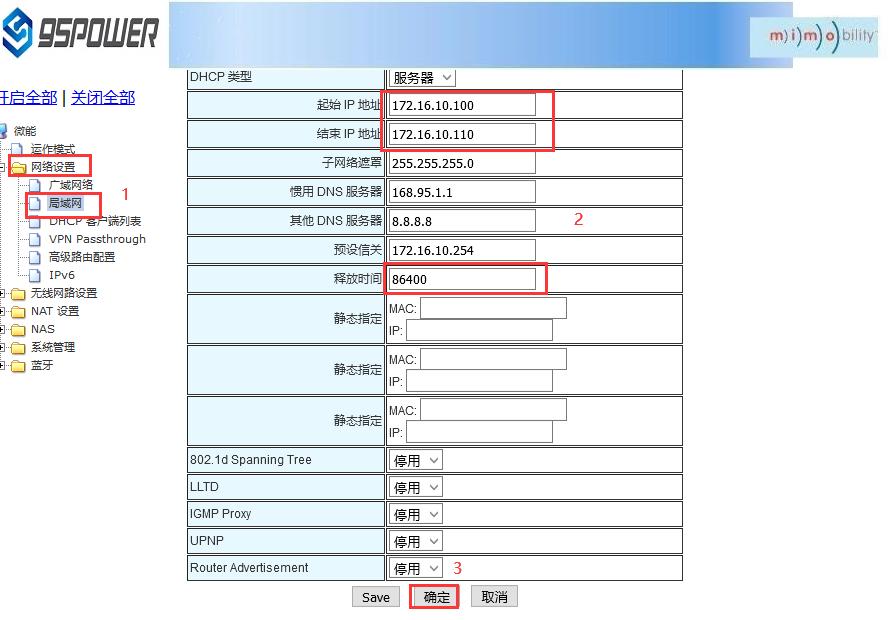

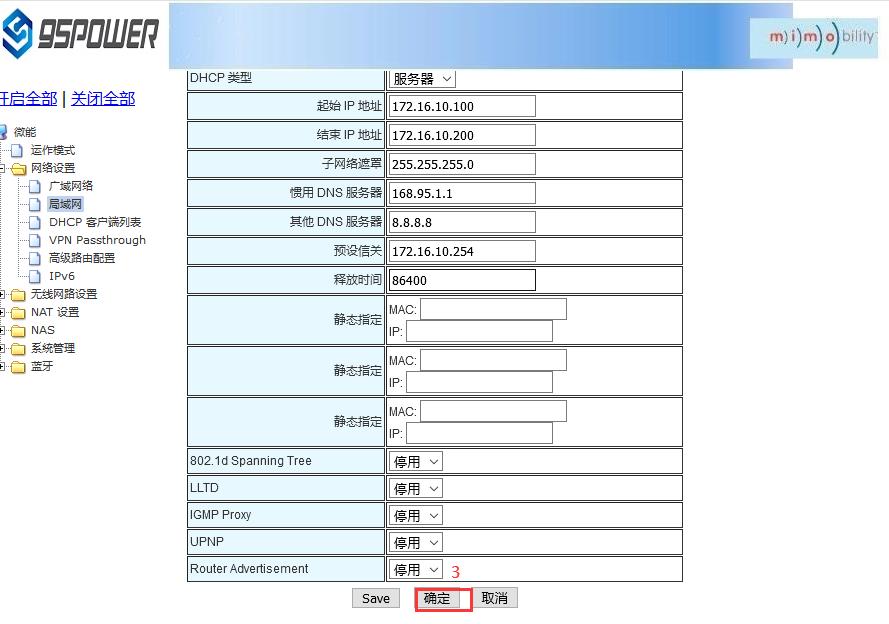

下面是設置DHCP服務器參數的步驟：

（1）按圖示步驟設置

1.3.4  綁定IP地址

在調試過程中，在PC上模擬服務器端進行測試時，可綁定PC的IP地址，使服務器在測試中IP地址固定。

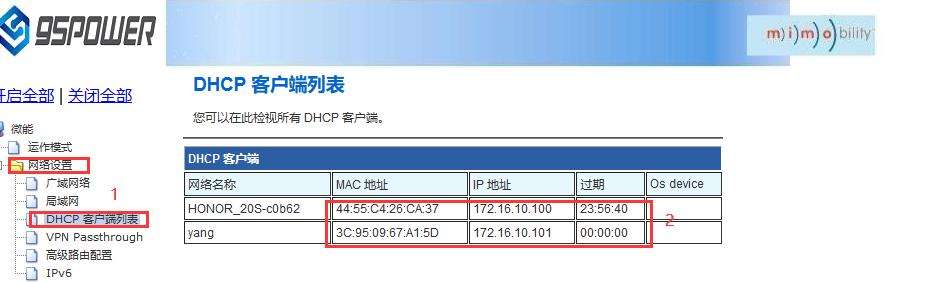

（1）可以先查看藍牙網關的DHCP列表，復制對應PC的MAC。下圖是查看DHCP列表的步驟：

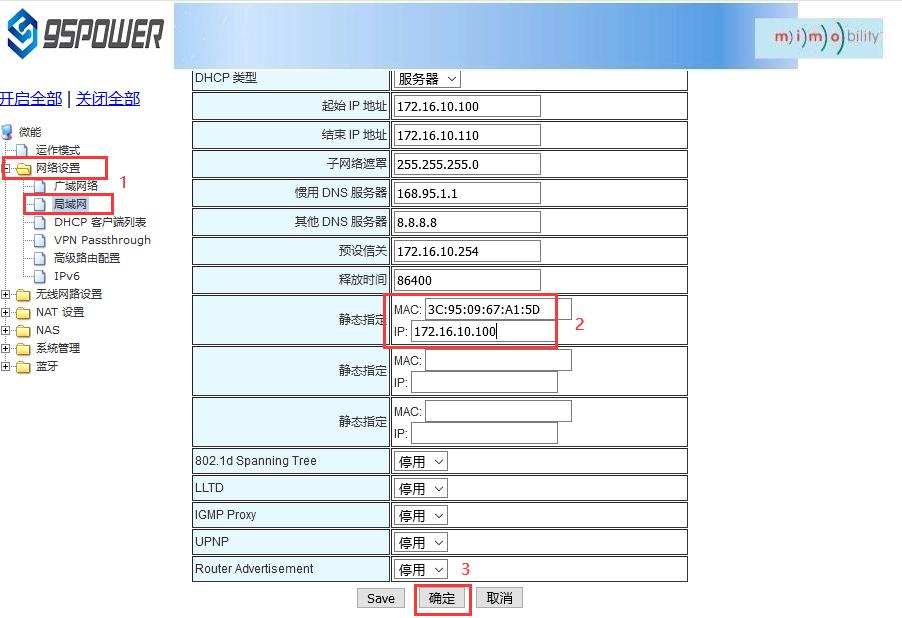

（2）通過下圖方式綁定PC的IP地址，綁定后對應PC連接到藍牙網關，獲取的IP就是綁定的IP地址。

1.4  無線參數配置

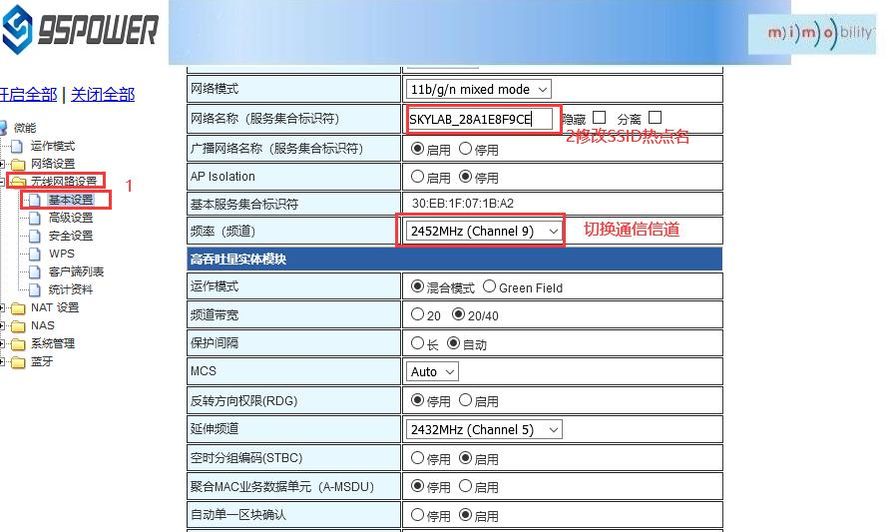

1.4.1  修改WiFi熱點名、設置固定信道，點擊確定即可。

1.4.2  設置熱點加密/不加密

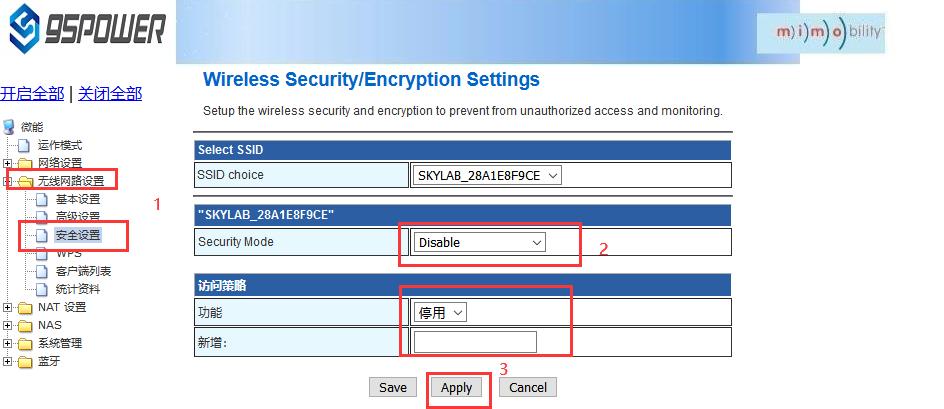

下面是設置開放熱點的步驟圖：

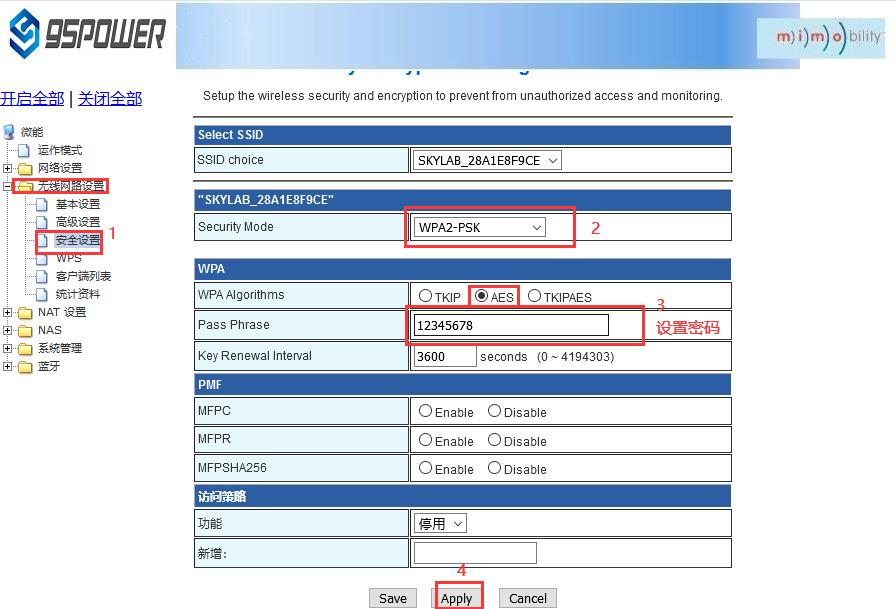

下面是介紹設置密碼連接的配置圖：

二、藍牙網關與服務器通信的參數配置

用戶可以通過web界面配置服務器地址和端口信息，配置的服務器地址和端口需要藍牙網關可以訪問到。此外，藍牙網關默認的上網方式為UDP協議，在web界面可以自定義通信協議，可以選擇的協議有TCP協議/UDP協議/MQTT協議。配置方式如下：

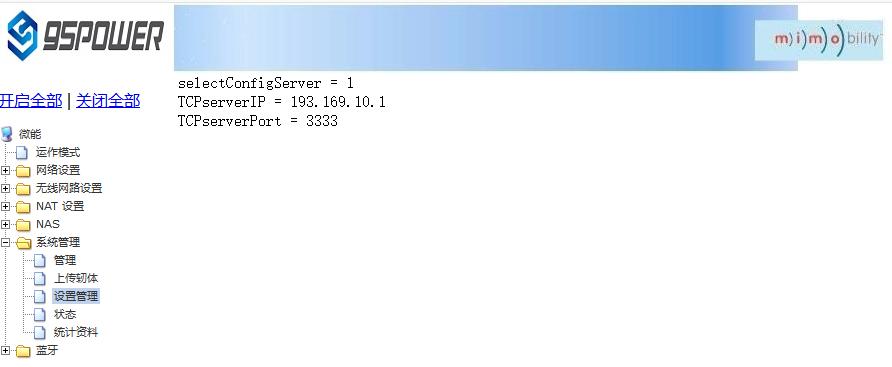

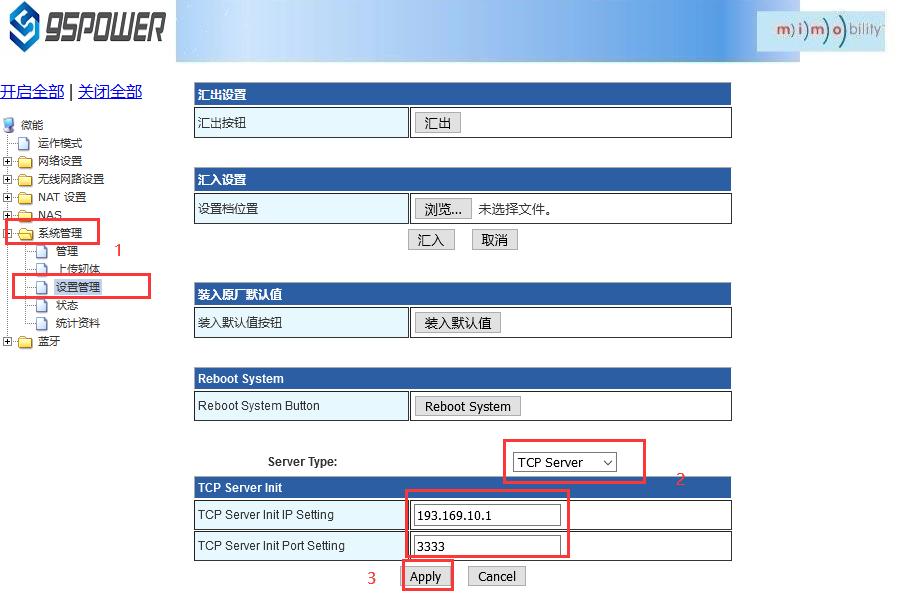

2.1  配置為TCP協議通信方式，配置截圖如下：

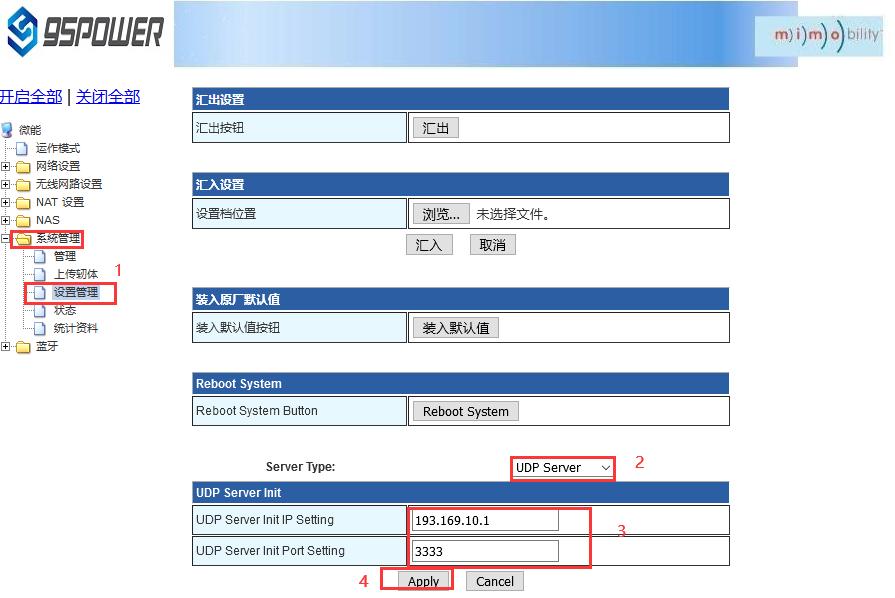

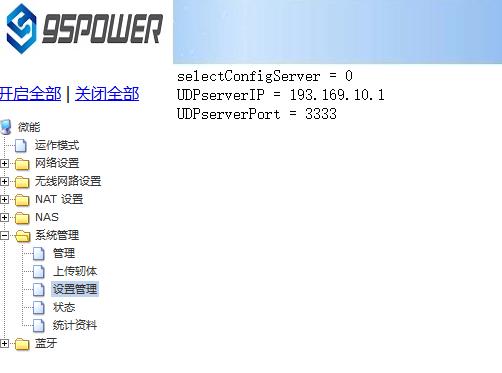

2.2  配置為UDP協議通信，配置截圖如下所示：

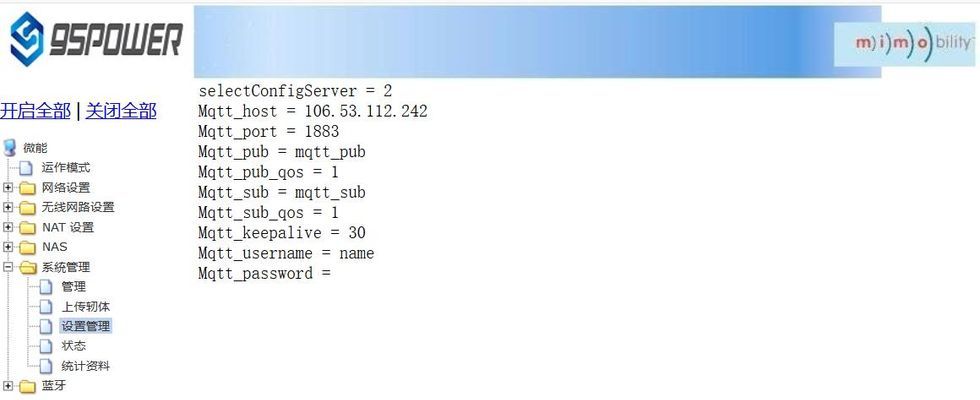

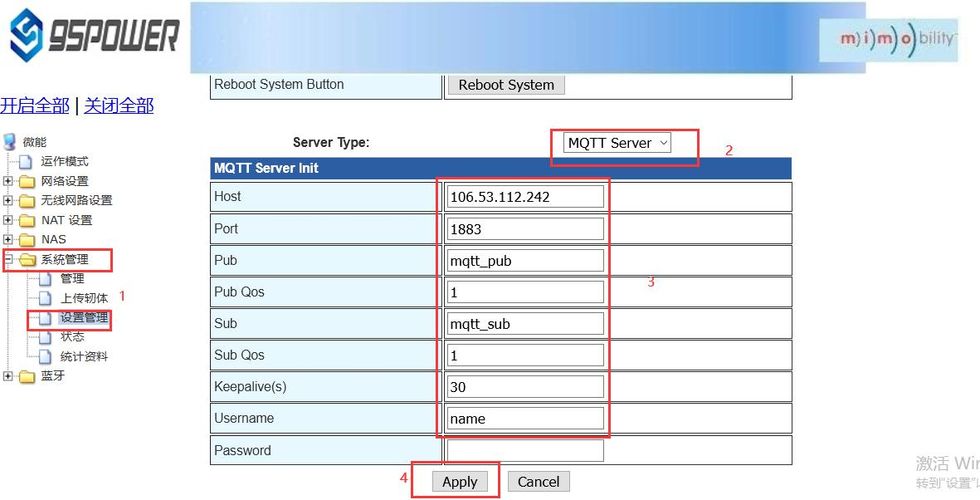

2.3  配置為MQTT協議通信方式，截圖如下：

三、設置藍牙網關中的藍牙參數信息

用戶可以通過web界面配置藍牙網關中藍牙的各項參數，主要包括掃描過濾參數，掃描數據參數、網關藍牙廣播參數、網關藍牙與APP和設備通信的各個UUID。

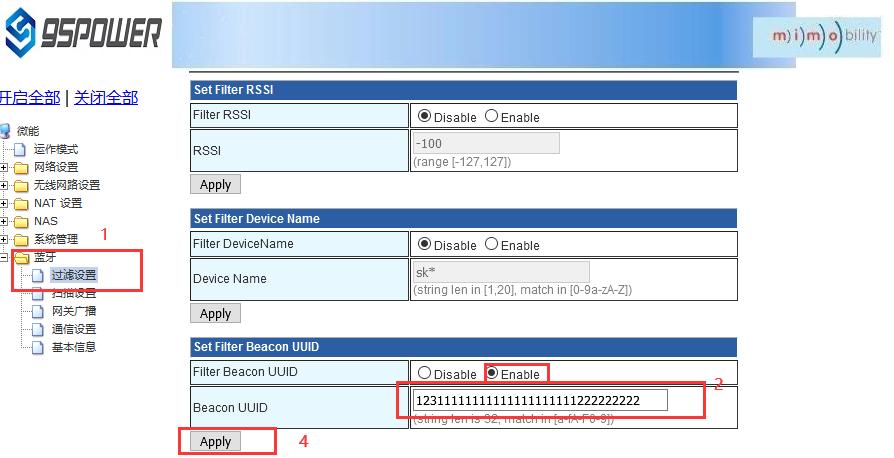

3.1  配置藍牙的過濾信息

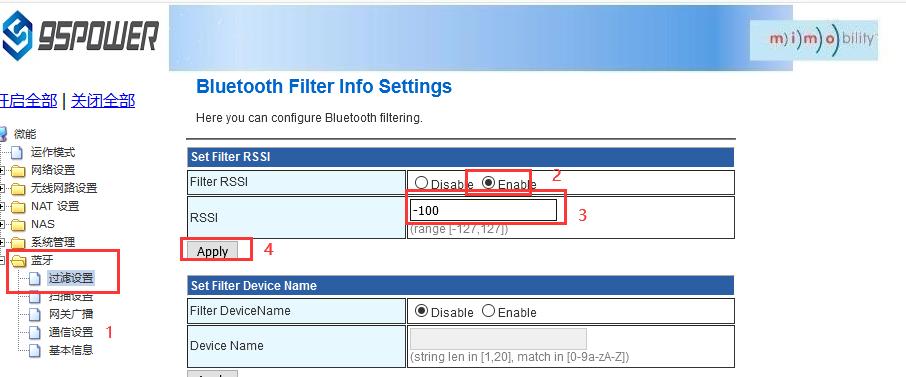

1、設置/取消掃描過濾的信號強度RSSI值，如下圖所示，

（1）選擇Enable，并且設置RSSI值，點擊Apply確認即可設置；

（2）選擇Disable，點擊Apply確認即可取消配置。

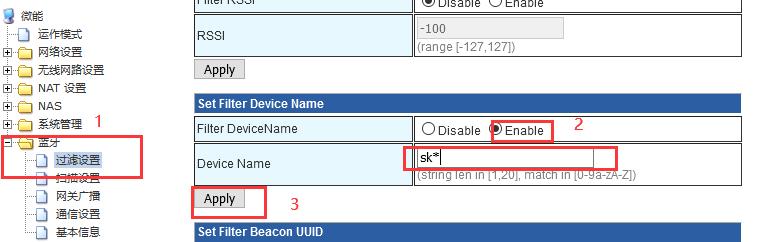

2、設置/取消掃描過濾的設備名稱，如下圖所示，

（1）選擇Enable，并且設置掃描過濾的設備名稱，點擊Apply確認即可設置；

（2）選擇Disable，點擊Apply確認即可取消配置。

3、設置/取消掃描過濾的Beacon藍牙信標的UUID

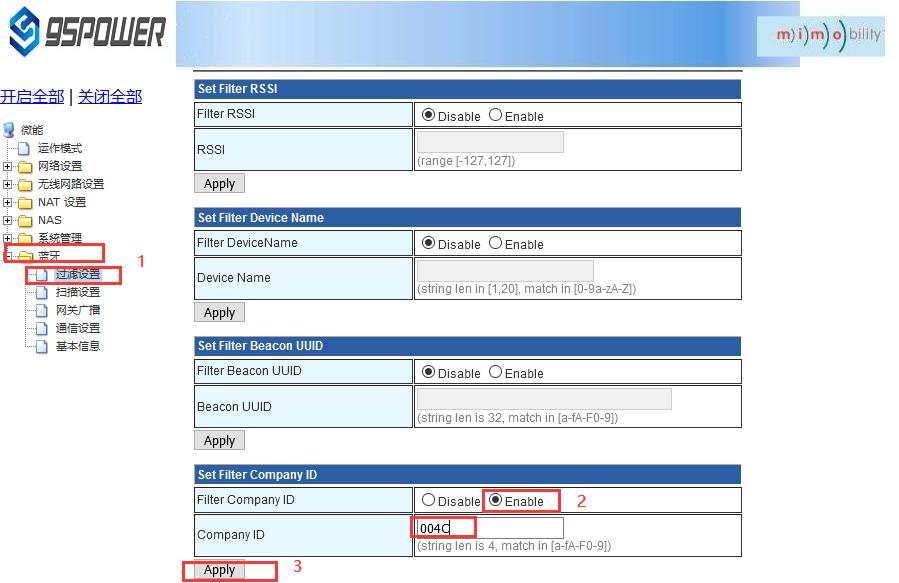

4、設置/取消掃描過濾的Company Id

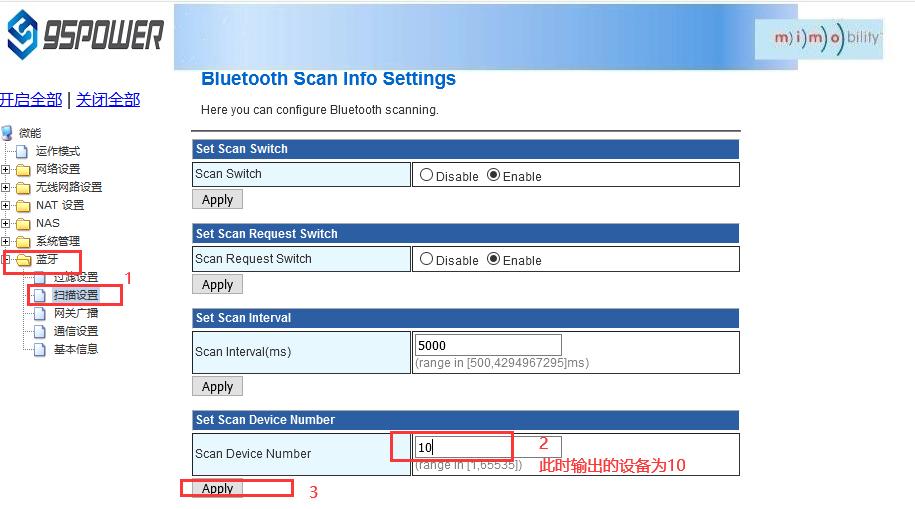

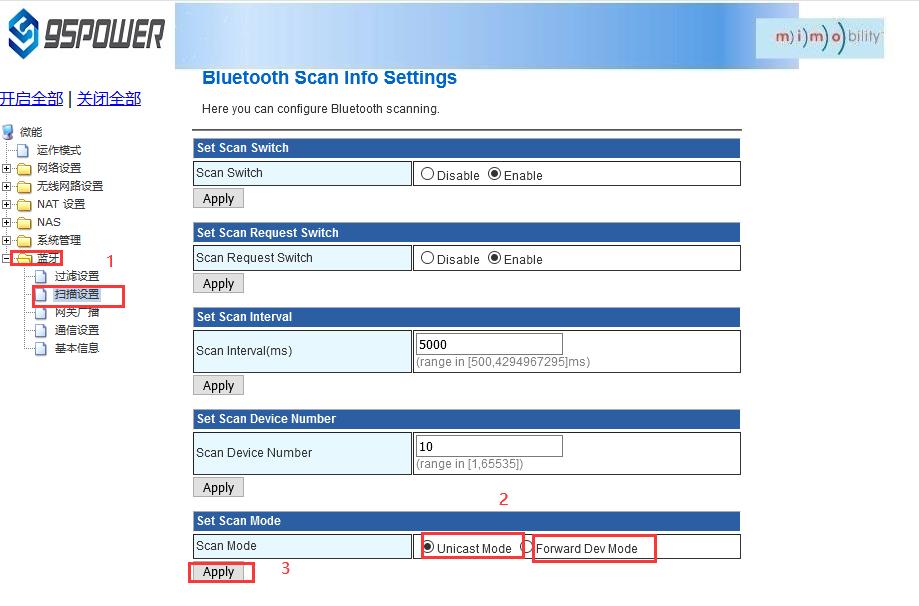

3.2  配置藍牙掃描參數

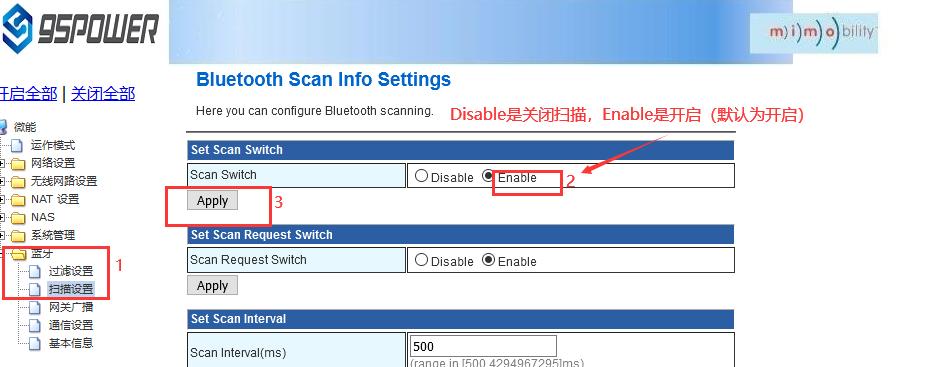

1、設置藍牙掃描輸出開關

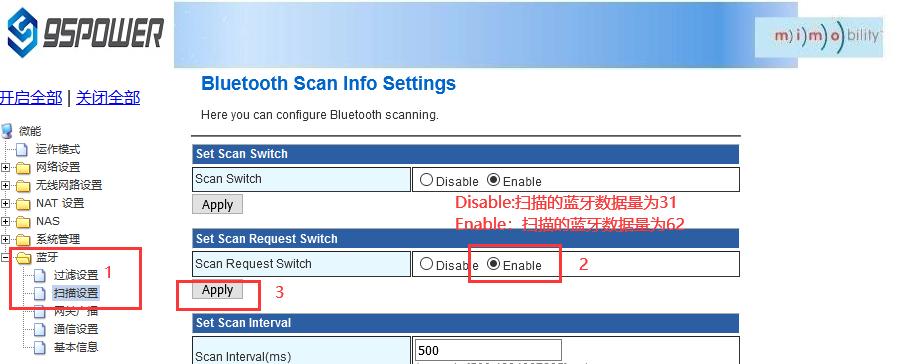

2、設置是否啟動掃描請求

當啟動掃描請求時，掃描輸出的數據量為62個字節，默認是啟動的。當不啟動掃描請求時，掃描輸出的數據量為31個字節。

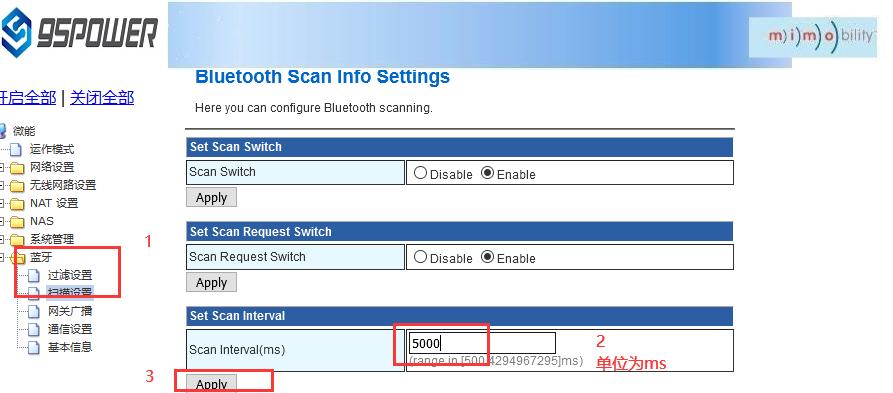

3、設置掃描輸出的時間間隔，最小值為500ms；

4、設置單次輸出的設備信息的數量。最小值為1；

5、設置掃描模式，分為：單廣播通用設備模式，轉發工卡模式。默認為單廣播通用設備模式，根據應用需要可設置為轉工卡模式。

3.3  配置藍牙網關的廣播信息

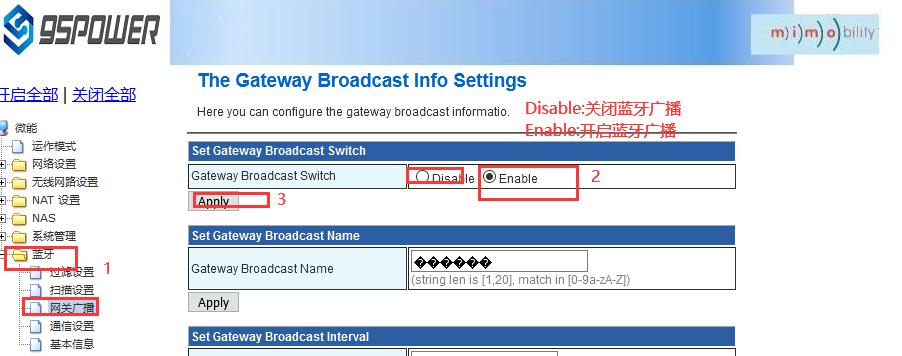

1、設置網關的廣播開關。默認網關開啟藍牙廣播，用戶可根據需求關閉藍牙廣播。

2、設置網關的廣播名稱。設置藍牙廣播的名稱，長度最長20個字節。

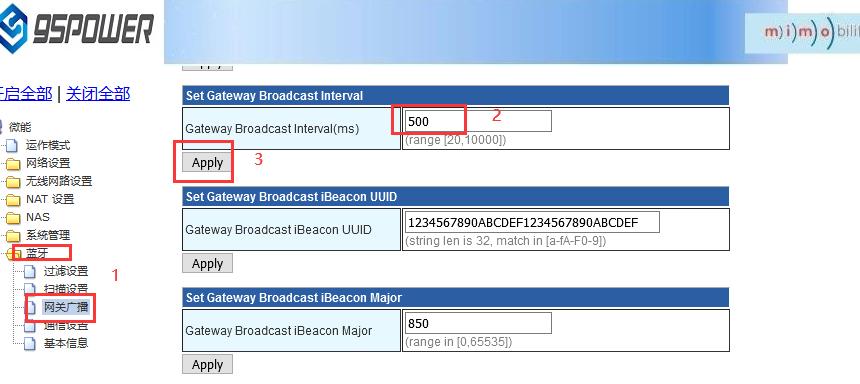

3、設置網關的廣播間隔。

4、設置網關廣播的iBeacon  UUID

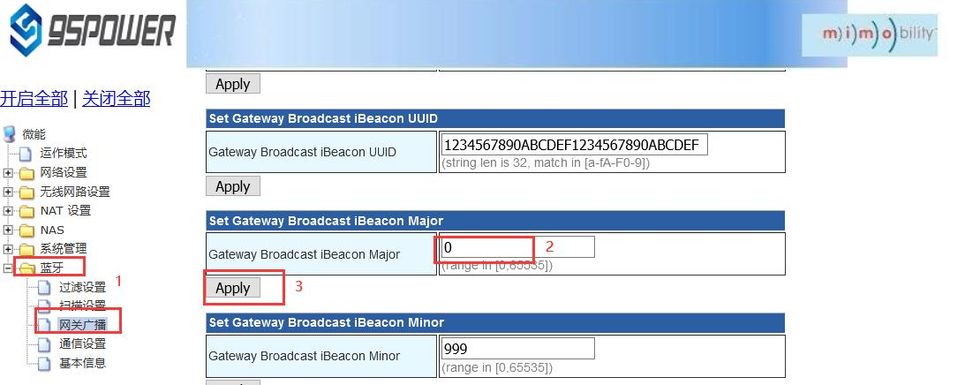

5、設置網關廣播的iBeacon  Major

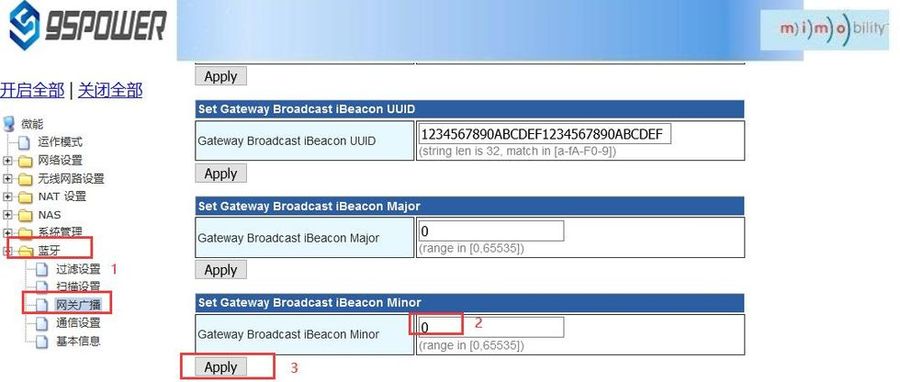

6、設置網關廣播的iBeacon  Minor

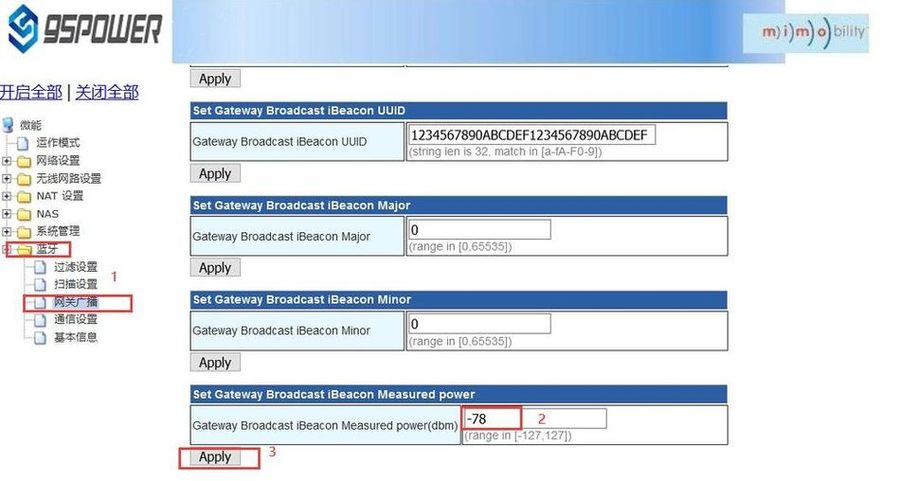

7、設置網關廣播的iBeacon  Measured  power

3.4  配置與通信相關參數

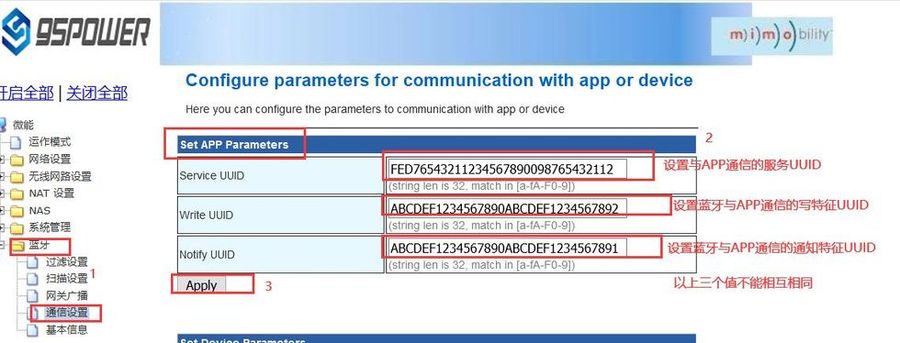

3.4.1  配置與APP通信的UUID

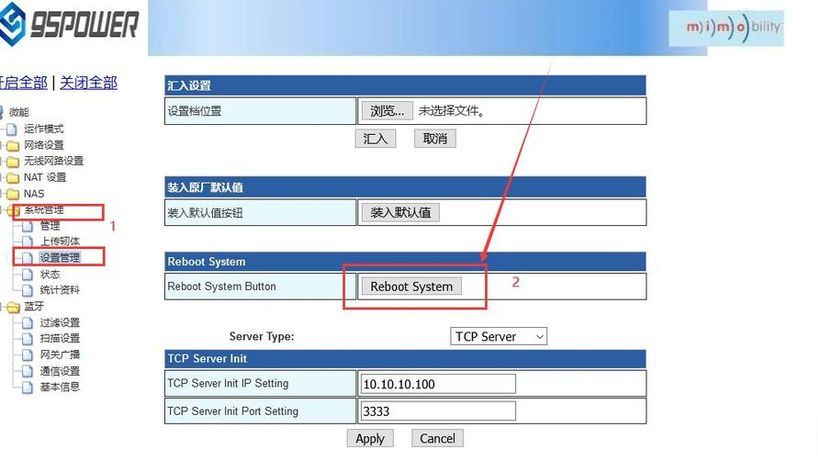

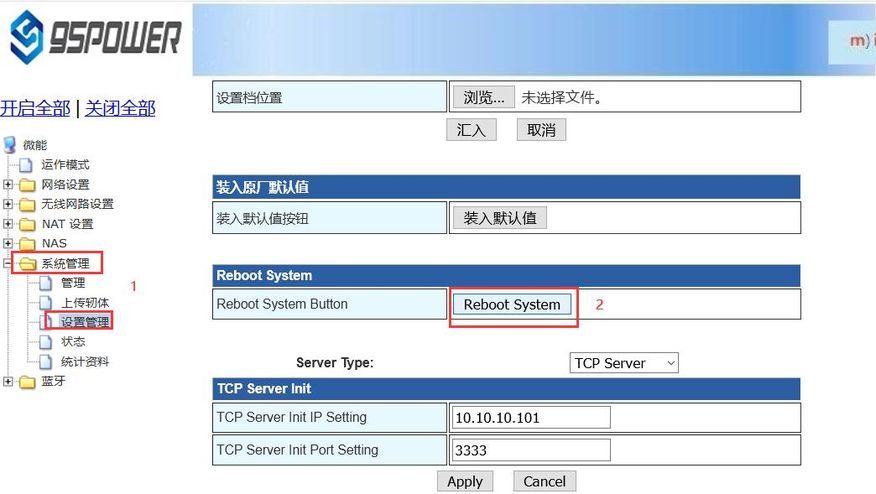

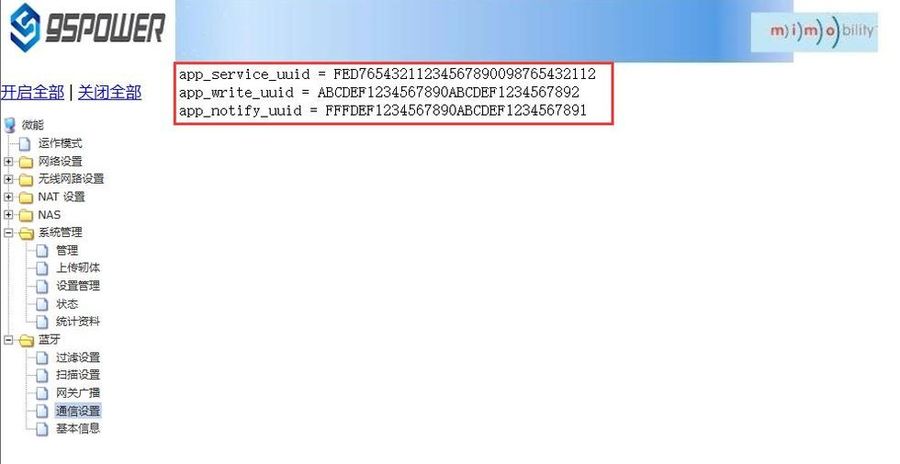

點擊“通信設置”，查看設置情況。設置成功后，需要重啟藍牙網關，使配置生效。重啟藍牙網關的操作如下圖所示。

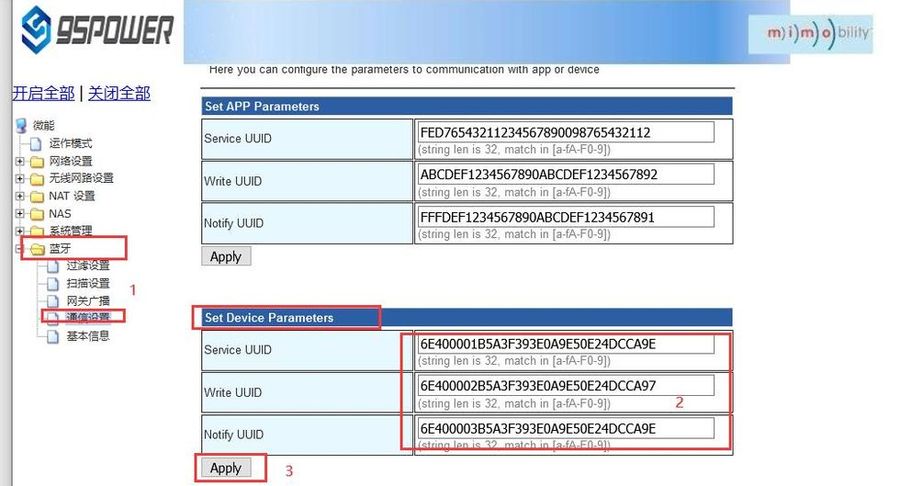

3.4.2  配置與設備通信的UUID

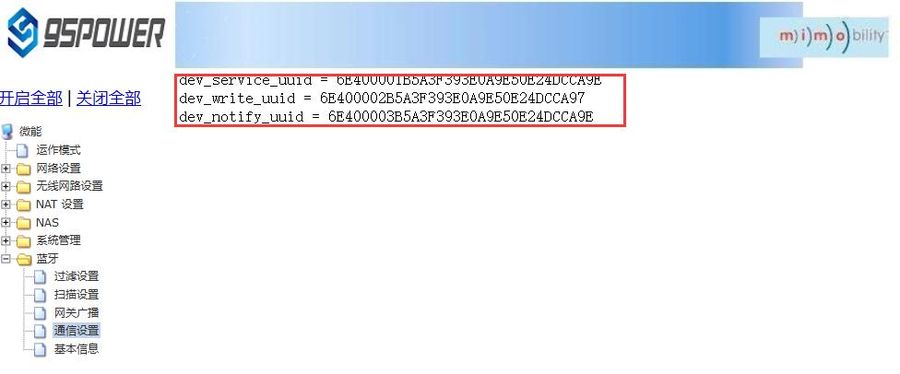

點擊apply后，會跳轉界面，如下所示

點擊“通信設置”返回對應界面，查看設置情況。設置成功后，需要重啟藍牙網關，使配置生效，操作如下。

四、藍牙網關系統管理參數配置

4.1  設置Web界面顯示

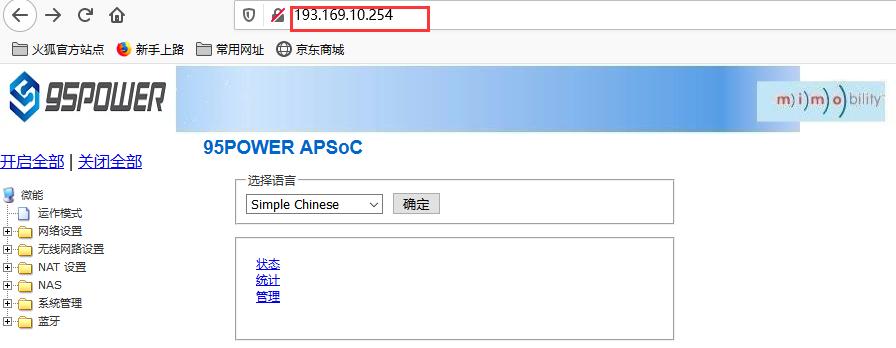

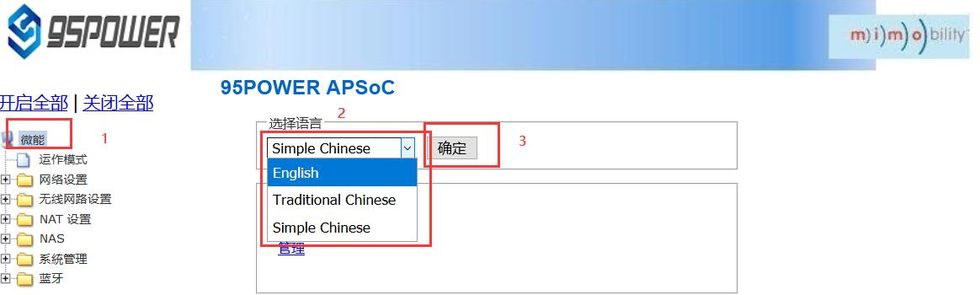

藍牙網關的網頁支持簡體中文、繁體中文、英文的顯示，默認為簡體中文顯示。客戶根據需要可以切換顯示的語言，操作步驟如下：

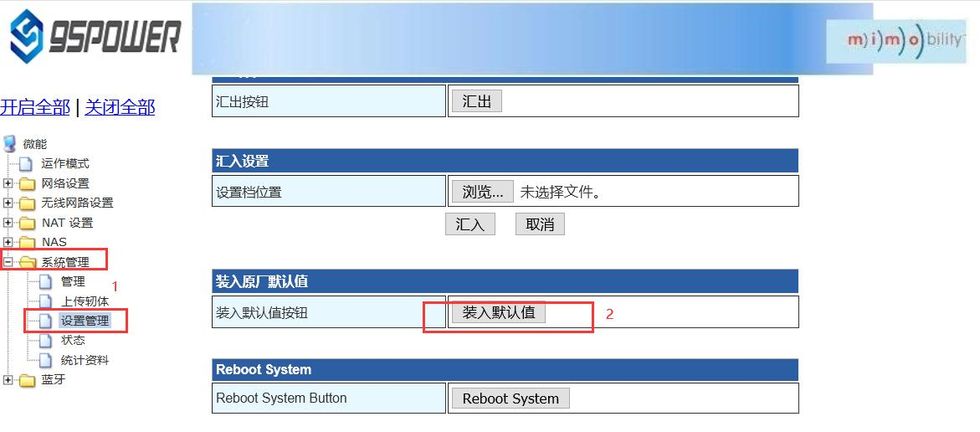

4.2  恢復出廠設置

藍牙網關固件升級后，默認保留原來的參數設置。如果需要恢復出廠設置，請按下面圖示的步驟操作。

4.3  重啟系統

下面是重啟系統的操作步驟

4.4  升級系統

通過Web界面可以升級藍牙網關的WiFi固件，升級步驟如下：

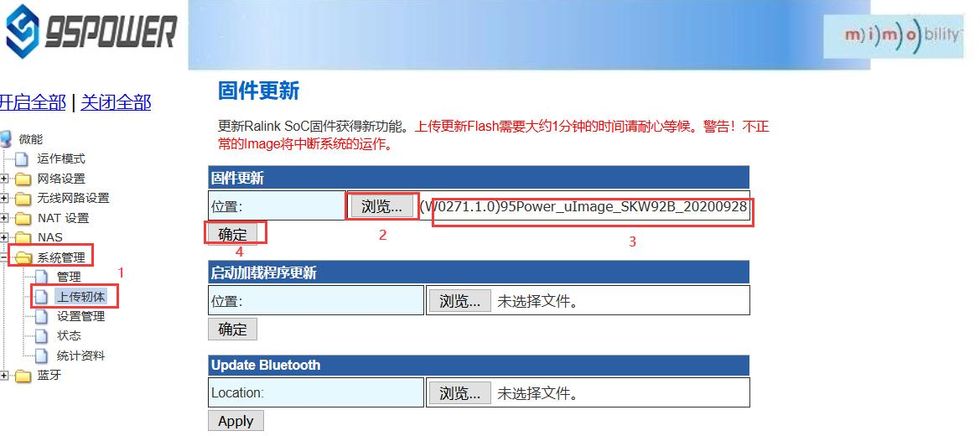

（1）下圖中點擊2后，在本地選擇你所需要升級的固件，確定后，出現3的提示，點擊確定開始升級。

（2）升級過程會出現下圖所示提示，提示沒有消失前，不要斷電，此時斷電可能導致模塊升級變磚。

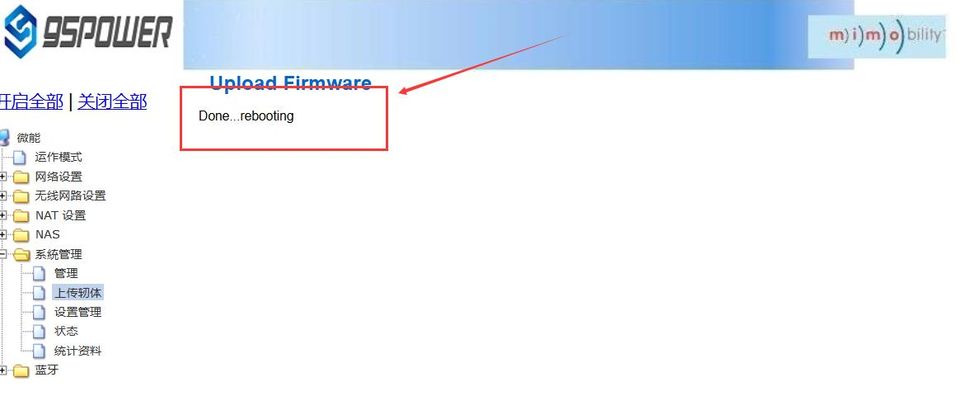

（3）升級成功后，會有重啟系統的提示，如下圖所示。

4.5  telnet測試管理

下面介紹使用Secure CRT工具配置Telnet的過程。

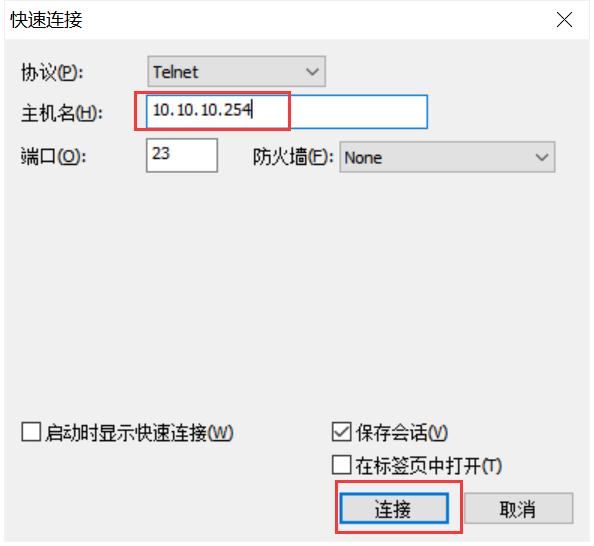

（1）選擇telnet協議，主機名為10.10.10.254，端口默認23即可；

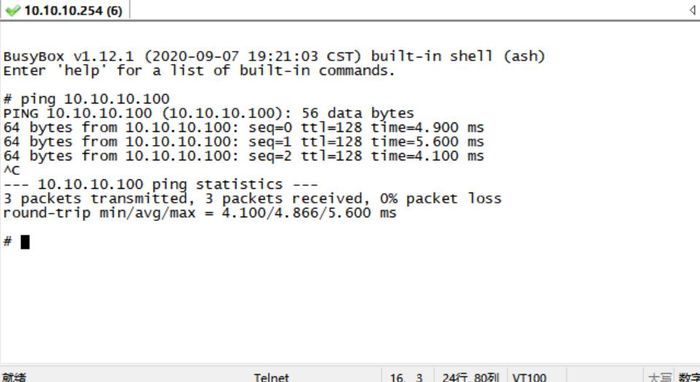

（2）進入管理終端后，使用命令檢測。
